一、大气的湿度及露点

[1].绝对湿度和相对湿度

地球表面的大气层是由78%的氮气、21%的氧气和一小部分二氧化碳、水汽以及其他一些惰性气体混合而成的。由于地面上的水和动植物会发生水份蒸发现象，因而地面上不断地在生成水份，使大气中含有水汽的量在不停地变化。由于水份的蒸发及凝结的过程总是伴随着吸热和放热，因此大气中的水汽的多少不但会影响大气的湿度，而且使空气出现潮湿或干燥现象。大气的干湿程度，通常是用大气中水汽的密度来表示的。即每1m3大气所含水汽的克数来表示，它称为大气的绝对湿度。

要想直接测量出大气的水汽密度，方法比较复杂。而理论计算表明，在一般的气温条件下，大气的水汽密度，与大气中水汽的压强数值十分接近。所以大气的水汽密度又可以规定为大气中所含水汽的压强，又把它称为大气的绝对湿度，用符号D表示，常用的单位是mmHg。

在许多与大气的湿度有关的现象里，如农作物的生长绵纱的断头以及人们的感觉等等，都与大气的绝对湿度没有直接的关系，主要与大气中的水汽离饱和状态的远近程度有关。比如，同样是6mmHg的绝对湿度，如果在炎热的夏季中午，由于离当时的饱和水汽压（31.38mmHg）尚远，使人感到干燥，如果是在初冬的傍晚，由于水汽压接近当时的饱和水汽压（18.05mmHg）而使人感到潮湿。因此通常把大气的绝对湿度跟当时气温下饱和水汽压的百分偶称为大气的相对湿度，即

式中H——相对湿度

D——大气的绝对湿度（mmHg）

Ds——当时气温下的饱和水汽压（mmHg）

上式表明，若大气中所含水汽的压强等于当时气温下的饱和水汽压时，这时大气的相对湿度等于100%RH。

[2].露点

降低温度可以使未饱和水汽变成饱和水汽。露点就是指使大气中原来所含有的未饱和水汽变成饱和水汽所必须降低的温度。因此只要能测出露点，就可以通过一些数据表查得当时大气的绝对湿度。

当大气中的未饱和水汽接触到温度较低的物体时，就会使大气中的未饱和水汽达到或接近饱和状态，在这些物体上凝结成水滴。这种现象被称为结露。结露对农作物有利，但对电子产品则是有害的。

二、湿敏传感器的分类

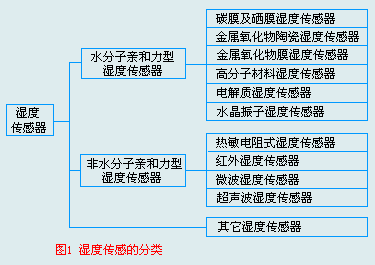

水是一种极强的电解质。水分子有较大的电偶极矩，在氢原子附近有极大的正电场，因而它有很大的电子亲和力，使得水分子易吸附在固体表面并渗透到固体内部。利用水分子这一特性制成的湿度传感器称为水分子亲和力型传感器。而把与水分子亲和力无关的湿度传感器称为非水分子亲和力型传感器。在现代工业上使用的湿度传感器大多是水分子亲和力型传感器，它们将湿度的变化转换为阻抗或电容值的变化后输出，图1是湿度传感器的分类示意图。

三、如何选用湿度传感器

湿度传感器，分为电阻式和电容式两种，产品的基本形式都为在基片涂覆感湿材料形成感湿膜。空气中的水蒸汽吸附于感湿材料后，元件的阻抗、介质常数发生很大的变化，从而制成湿敏元件。国内外各厂家的湿度传感器产品水平不一，质量价格都相差较大，用户如何选择性能价格比最优的理想产品确有一定难度，需要在这方面作深入的了解。湿度传感器具有如下特点：

• 精度和长期稳定性
• 湿度传感器的温度系数
• 湿度传感器的供电
• 互换性
• 湿度校正

四、对湿度传感器性能作初步判断的几种方法

在湿度传感器实际标定困难的情况下，可以通过一些简便的方法进行湿度传感器性能判断与检查。

• 一致性判定，同一类型，同一厂家的湿度传感器产品最好一次购买两支以上，越多越说明问题，放在一起通电比较检测输出值，在相对稳定的条件下，观察测试的一致性。若进一步检测，可在24h内间隔一段时间记录，一天内一般都有高、中、低3种湿度和温度情况，可以较全面地观察产品的一致性和稳定性，包括温度补偿特性。
• 用嘴呵气或利用其它加湿手段对传感器加湿，观察其灵敏度、重复性、升湿脱湿性能，以及分辨率，产品的最高量程等。
• 对产品作开盒和关盒两种情况的测试。比较是否一致，观察其热效应情况。
• 对产品在高温状态和低温状态（根据说明书标准）进行测试，并恢复到正常状态下检测和实验前的记录作比较，考查产品的温度适应性，并观察产品的一致性情况。

产品的性能最终要依据质检部门正规完备的检测手段。利用饱和盐溶液作标定，也可使用名牌产品作比对检测，产品还应进行长期使用过程中的长期标定才能较全面地判断湿度传感器的质量。

五、对市场上湿度传感器产品的几点分析

国内市场上出现了不少国内外湿度传感器产品，电容式湿敏元件较为多见，感湿材料种类主要为高分子聚合物，氯化锂和金属氧化物。

电容式湿敏元件的优点在于响应速度快、体积小、线性度好、较稳定，国外有些产品还具备高温工作性能。但是达到上述性能的产品多为国外名牌，价格都较昂贵。市场上出售的一些电容式湿敏元件低价产品，往往达不到上述水平，线性度、一致性和重复性都不甚理想，30%RH以下，80%RH以上感湿段变形严重。有些产品采用单片机补偿修正，使湿度出现"阶跃"性的跳跃，使精度降低，出现一致性差、线性差的缺点。无论高档次或低档次的电容式湿敏元件，长期稳定性都不理想，多数长期使用漂移严重，湿敏电容容值变化为pF级，1%RH的变化不足0.5pF，容值的漂移改变往往引起几十RH%的误差，大多数电容式湿敏元件不具备40℃以上温度下工作的性能，往往失效和损坏。

电容式湿敏元件抗腐蚀能力也较欠缺，往往对环境的洁净度要求较高，有的产品还存在光照失效、静电失效等现象，金属氧化物为陶瓷湿敏电阻，具有湿敏电容相同的优点，但尘埃环境下，陶瓷细孔被封堵元件就会失效，往往采用通电除尘的方法来处理，但效果不够理想，且在易燃易爆环境下不能使用，氧化铝感湿材料无法克服其表面结构"天然老化"的弱点，阻抗不稳定，金属氧物陶瓷湿敏电阻也同样存在长期稳定性差的弱点。

氯化锂湿敏电阻，具有最突出的优点是长期稳定性极强，因此通过严格的工艺制作，制成的仪表和传感器产品可以达到较高的精度，稳定性强是产品具备良好的线性度、精密度及一致性，是长期使用寿命的可靠保证。氯化锂湿敏元件的长期稳定性其它感湿材料尚无法取代。
