家父因患有头痛、腰痛等多种慢性疾病，经常需要进行针灸治疗。去年出差，见到款针灸笔，外观设计颇似一只小老鼠，十分新颖，欣然购回。经使用，治疗效果良好。

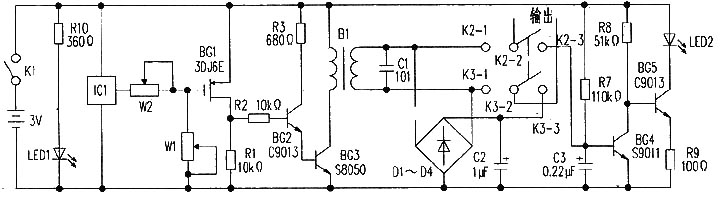

本人对其进行剖析(电路如附图所示)。工作原理如下IC1为音乐集成电路，K1闭合后，IC1输出的音频电流经BG1-BG3放大后，由变压器B1进行升压，次级输出200V左右的高压。后分为交流、直流两挡。交流挡高压交流电直接输出到针头触点，适当调节w2，当触点接触人体皮肤时，可产生较强的刺激，因交流电有集肤效应，治疗只能作用于皮肤表面。直流挡高压由交流电经D1～D4、C2组成的整流、滤波电路后产生，输出到触点及输出插座，使用针灸贴片，根据贴片间距调节w2使LED2正好点亮，可以达到深层治疗的目的。
