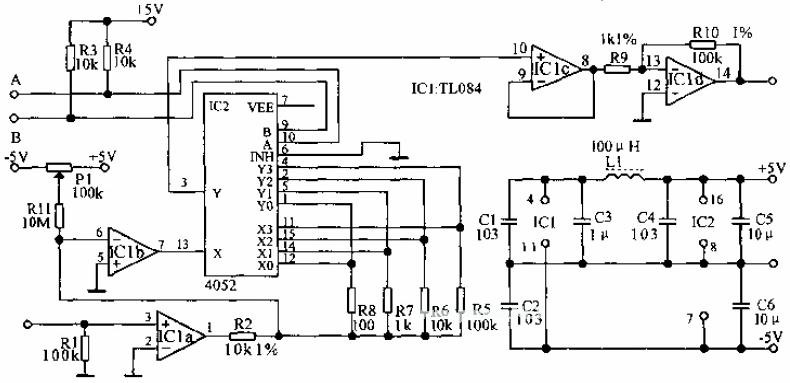

益可编程放大器增益可编程放大器简称PGA，它可以在不同逻辑电平编程的控制下对信号提供不同的故大倍数，适用于数据巡回检测器和自动测量仪表。本增益可编程放大嚣分别提供1，10，100，1000四种放大倍数，每种放大倍数下的带宽均大干30kHz，整个电路在使用±5V电源时，消耗电流不大于7mA。IC1B的输出信号经多路转换器

后，经lC1C缓冲后再由第二级放大器IC1d进行放大并输出，该放大器的放大倍数是固定的100倍(R10与R9的比值）。由于A、B两个输入端可以组合成四个不同的逻辑电平输入，它们控制IC2分别将R5~R8中的一个电阻接人IC1b的反馈回路，所以本编程放大器可以提供四种不同增益的放大倍数。第一级放大器的放大倍散被故意设计得很小，以减小反馈电阻的阻值，使多路转换器漏电流的影响减小到可以忽略的程度。本电路的失调电压可在A、B端均输入高电平时用P1调到零。当这两个输人端悬空开路时，R3、R4把它们拉到高电平，使本放大器的放大倍数自动设置为1000倍。
