工作频率可变的信号发生器
2012-09-07

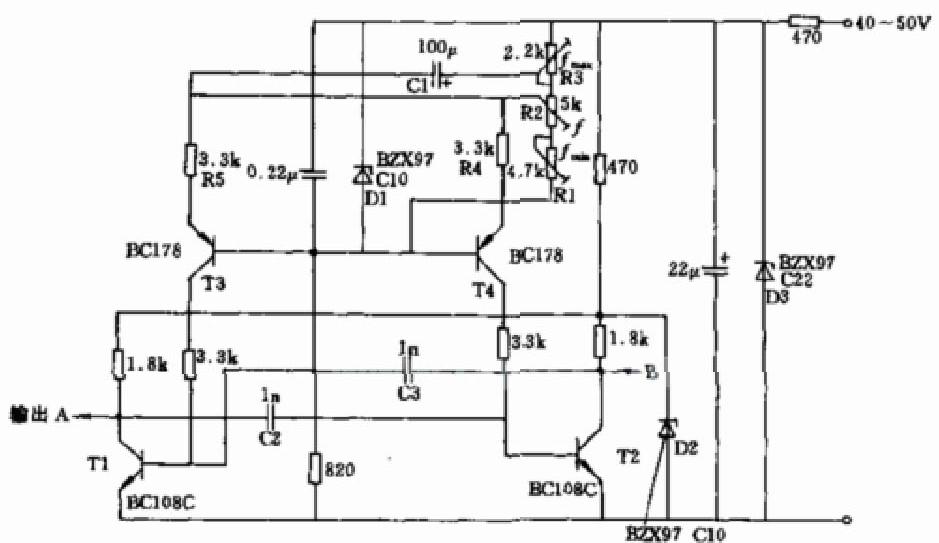

该电路信号发生器采用由T1和T2构成的多谐振荡器。由T3、T4产生恒流源。电流由电位嚣R2调整，频率下限和上限分别由电位嚣R1和R3调整．稳压管Dl提供10V的稳定
电压加至T3．T4的基极，以便在电压变化时稳定调好的频率。发射极电阻R4、R5各R3可限定最大允许的输入电流．该电路频率范围约为10-200kHz．
