交直流通用电动机的无滞环调违电路
2012-09-07

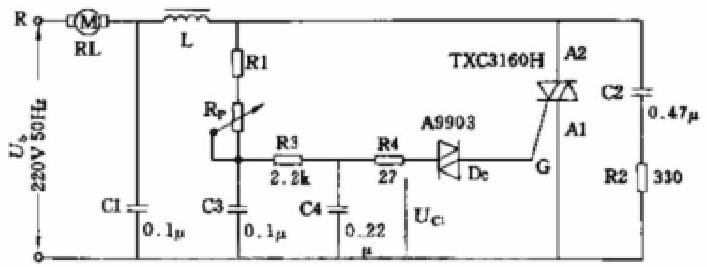

在利用晶闸管从零值调整功率时往往不能直接调整到最小负载电压值，而电压是阶跃地升至某一确定值。比如80V，而随后再利用调节电位器使之减小到最小值，这就是通常所说的滞环效应。采用如图电路利用R3、C4环节可以明显改善这种缺点。该电路带动300W交直流通用电动机、调节电位器RP可以调节电机转速，并且可以自静止起无滞环地调节。
