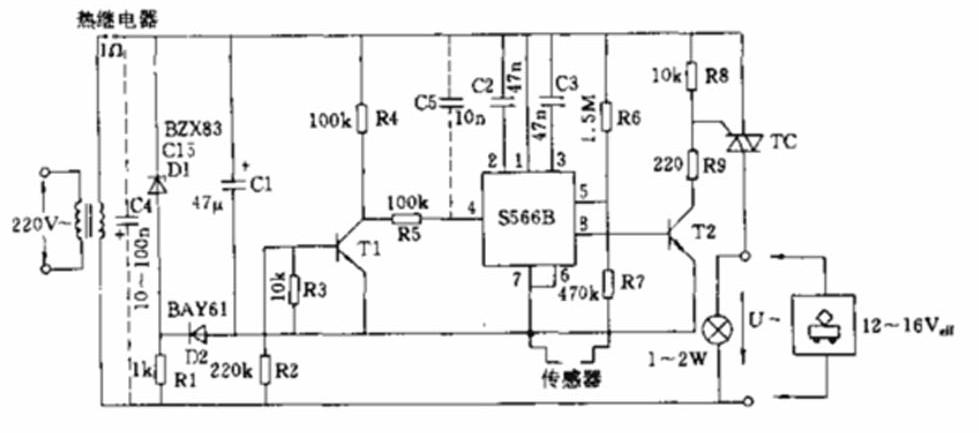

该电路供电电压为12—16V．可用于玩具火车等低压器具．采用S566B作为产生控制晶闸管导通的触发电路，直流电源由整流稳压电路供给．R1为降压电阻，使稳压管上只有很低的电压，中间晶体臂Tl的作用是降低控制死区．由于该电路负载电流很小，故为了双向晶闸管电流高于其维持电流，可接入一个1～2W的灯泡．由于变压器输出功率很小，在双向晶闸管接通瞬间，对于快速变化的上升电流而言变压器漏感相当于很大的串联电阻，会引起短时电压间断。故应串接电容C4(虚绂）。此外，为了实行短路保护，在线路中接入双金属片热继电器，在负载短路至热继电器切断电路之前，双向品闸管应能承受短时短路电流的过载负荷．
