一．效果：

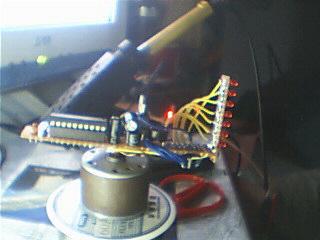

二．整体结构：

三．制作方法：

1.电机的改装

电路的供电和LED

的定位是本制作的一个难点。装在电机上的电路始终在高速旋转，我们就无法使用通常的方法来给电路供电。但我们可以通过对电机的改造来解决。我们都知道，一般的直流电机是线圈作为转子，而永磁体作为定子的。他是通过电刷来实现给线圈供电的，而且直流电机的旋转需要交变的电流，这是由固定在转子轴上的换向器来巧妙的实现直流变为交流的。我们的电路是固定在电机的转子上的，它和转子是保持相对静止的。因此，我们可以从电机的转子中取得电源。方法很简单，也就是从电机的换向器上用漆包线把电引到电路板上，经整流，滤波后给单片机电路供电。换向器上的每个电极什么时候变化，是和电机转子的位子有关的，我们正好可以使用其中的一路信号来给LED

显示的起始位置定位。

具体改装过程如下：

1）拆开电机（我使用的是录音机上的12V直流电机），注意拆的时候别弄坏了电机的电刷！

2）小心地从电机换向器上的三个电极引出三条漆包线

（由于我改装到这步时忘了拍照了，此图略）

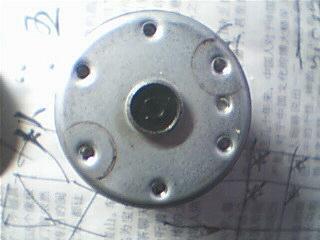

3）取下电机外壳的含油轴承

4）我用原来装在电机上的皮带轮试了一下，正好可以放进拆掉含油轴承的地方，而且可以和外壳之间灵活旋转（运气不错！大家也可以试试别的）。于是我在这个上面钻了几个小孔，把那三条漆包线从小孔里穿出来。从而可以用来保护漆包线在转子和定子结合出的安全。（注意：替代上去的部分是和转子保持固定，和外壳之间是可以旋转的）。

5）组装回整个电机，电机改装至此结束

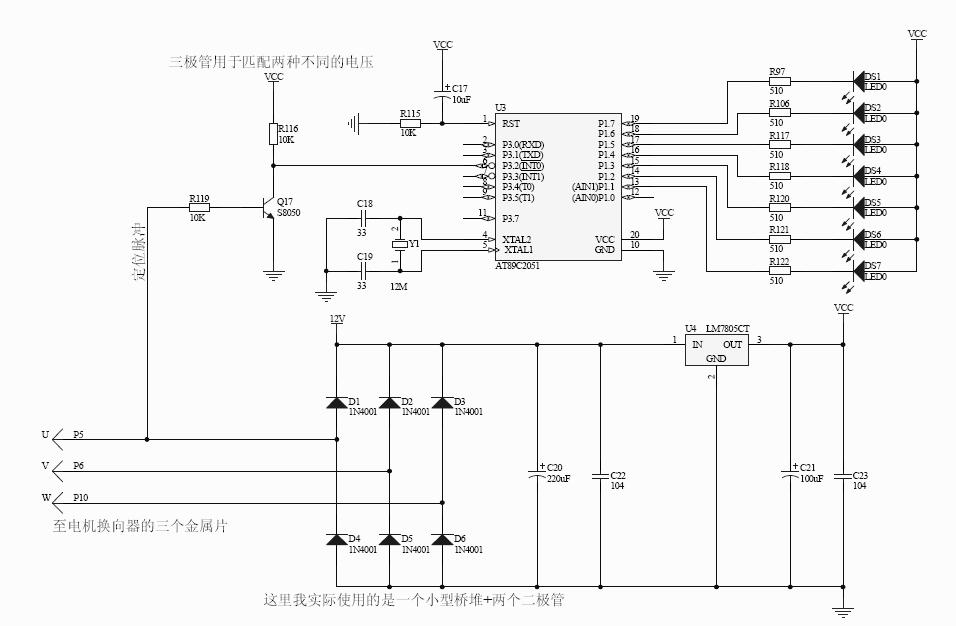

2.电路

电路结构的安排见上面整体结构图，需要注意的是要安排好电机轴两边的电路重量尽量相近。

3.程序

程序很简单，我这里给出一个C51

的示例程序，大家可以按自己的需要来改，做成旋转时钟等什么的。

/*******************************************************************
名称：旋转LED
作者：章健
日期：2006.1.5
*******************************************************************/
#include<REG2051.H>
#define
uchar unsigned char
void delay();
uchar
zimo[16] = {0xff, 0x7d, 0x00, 0x7d, 0xff, //字母“I”
            0xc7, 0x83, 0xc1, 0x83, 0xc7, //心形图案
            0xff, //用来搁开心形图案和字母U
            0x03, 0xfd, 0xfd, 0xfd, 0x03
           };
//字母“U”
//0xc9,0xb6,0xb6,0xb6,0xc9};
void main()
{
    TCON |= 0x01; //外部中断0，下降沿触发
    IE = 0x81; //开中断
    while (1);
}
//延时子程序，延时长短请根据的你的电机转速进行调整
void delay()
{
    uchar j;
    for (j = 0; j < 255; j++)
    {;}
}
//中断处理
void display() interrupt 0
{
    uchar i;
    for (i = 0; i < 16; i++) {
        P1 = zimo[i];
        delay();
    }
    P1 = 0xff;
}

四．最后祝大家制作成功！
