直流电动机的随动控制电路
2012-09-17

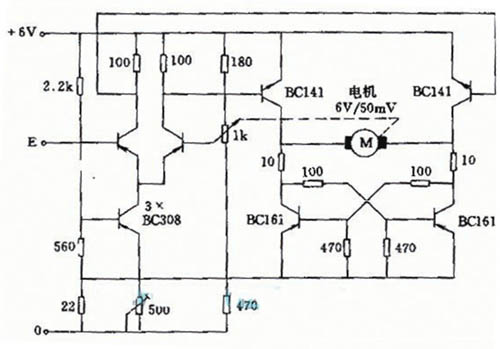

该电路中E.O两点输入直流电压，电机就将运动到与给定电压相对应的位置上。与电动机同轴相连的电位器用作位置反馈。当给定电压与lk电位器滑动触点电压相等式．差分放大器输出为零，故电动机静止不动；否则电动机将根据信号大小而正转或反转。
