由于热电偶价格低廉且测量速度快、范围大(从一200℃~+1800℃)，在工业现场得到广泛应用，但用热电偶测温时必须进行冷端补偿。

冷端补偿是补偿周围介质温度波动给温度测量带来的误差。一般补偿方法是利用冷端补偿器件获得补偿电势，然后与热电偶测得的热电势相叠加，从而得到真实电势。

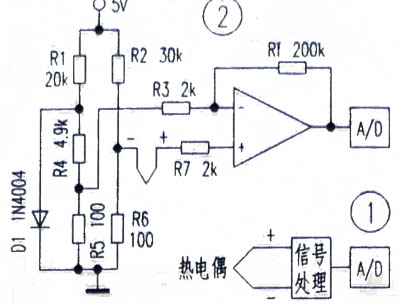

现在很多场合用半导体二极管或三极管的PN结温度特性作温度补偿。PN结在一100℃～+100℃范围内，其端电压与温度有较理想的线性关系，温度系数约为2mY／℃，采用二极管作冷端补偿时，精度可达0．3℃一0．8℃；采用三极管时，则将基极和集电极连接起来使用，补偿精度可达0．05℃一0．20℃。由于热电偶电势很低，在进行A／D采样前需对信号进行调理(如图1)。现在工业现场一般使用的热电偶型号有S型、R型、B型、K型、N型、E型、J型、T型。国内用量较大的是K型，而国外一般用J型。

先来看一下不进行冷端补偿时测量所产生的误差(以K型热电偶为例)。设冷端置于0℃环境下，用热端接触被测物体。假如被测物体是开水，温度100℃，那么热端与冷端之间会产生4．096mV的电势，依据K型热电偶分度表，查表得到100℃(测量值与真实值相吻合)。而实际使用时热电偶的冷端是处在随时变化的环境中的，冷端很难保证0℃。现在置冷端于30℃环境下，

把热端同样置于开水中，结果热端与冷端的电势差变为2．893mV。查K型热电偶分度表得到71℃，与真实值相差了29℃。在多年实践中，笔者找到一种简单有效的补偿方法，现介绍给大家参考。

补偿过程：由于环境温度从0℃上升到30℃导致热电偶电势下降了1．203mV。只要给热电偶正端叠加上1．203mY(或负端减去1．203mV)。最终结果就是正确的。因二极管的温度系数是2mV：C，从0℃到30℃二极管的端电压变化了60mV，而热电偶只需1．203mV的补偿。60mY／1．203mV≈50倍．即把二极管的端电压变化减小到1／50，方法很简单，电阻分压只要R5／(R4+R5)＝50即可。以“K”型热电耦为例见图2，测量范围一50℃~900℃。
