6P13P是专用于电视机行扫描输出级的功率管，特点是阴极有较大的电流发射能力，阳极能耐受较高的电压，为了向行扫描输出级提供较大的脉冲功率，该电子管内阻较小，阳极电流和功耗较大，因此适合用于音频功率放大，其低阳极电压的特点又很容易接成单端推挽电路（或称准OTL电路）。

为了避免应用中超出最大阳极和最大第二栅极功耗。在A1类单端输出时，应选择阳极电压（Ua）为200V，第二栅极电压（Ug2）为150V，阳极电流（Ia）为68mA，第二栅极电流（Ig2）为8mA，第一栅极电压（Ug1）为-12V，如用阴极自给负栅压，可采用140Ω/2W的阴极电阻（Rk）。

在上述条件下，单端A类放大最佳阳极负载阻抗（ZL）为2600Ω，当失真度不超过3％时，输出功率为5.6W，失真度小于2％。

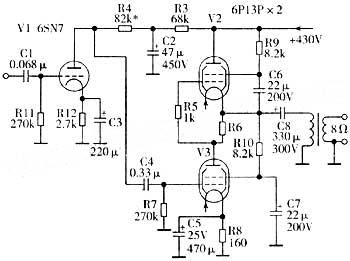

6P13P×2的A类单端推挽电路如附图所示。该电路的最佳输出阻抗为A类单端的一半，即1300Ω。此电路虽未取消输出变压器，但由于两管交流等效电路是并联的，因此其内阻比普通推挽电路低，可简化输出变压器的绕制。若扬声器阻抗为8Ω，输出变压器匝数比为14：1。该单端推挽电路采用自倒相方式，上管的阴极电阻R6不用设旁路电容器。下管放大后，R6上的信号电压以相反的相位经R5接入上管栅极。下管栅极驱动信号电压为12V，前级只要设置增益为20的一级电压放大即可使该功放的输入灵敏度达到1Vp－p以下。

电路中R9和R10是第二栅极降压电阻，C6和C7使两管第二栅极交流电位与其阴极为等电位，以使6P13P工作于束射四极管状态。这种电路的两管直流供电实际上串联的，除去两管各自12V的阴极电压，两管阳极供电为424V（实际取430V）。由于阳极电流较大，第二栅极电流之和为75mA左右，可采用倍压整流方式，则电源变压器高压绕组只需绕220V一组即可。
