1． 首先将SCH生成Netlist. (Design /Greate Netlist）

2． 其次将PCB生成Netlist.

PCB 生成Netlist 的步骤如下：

A．打开PCB

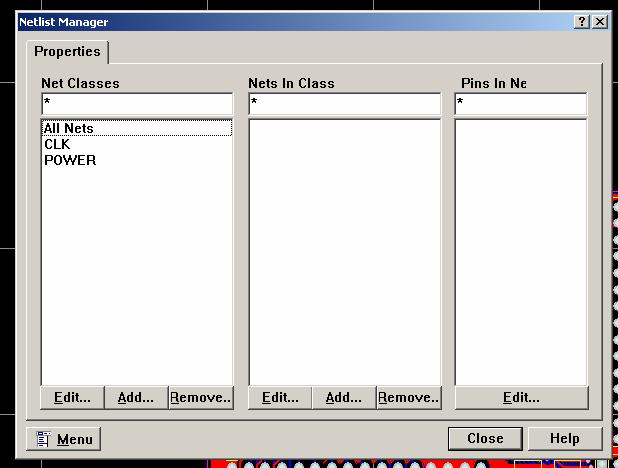

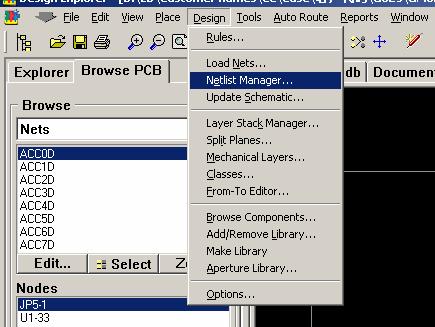

B．选择Design / Netlist Manager

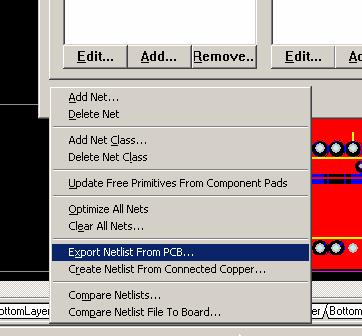

C．选择Menu/ Export Netlist From PCB

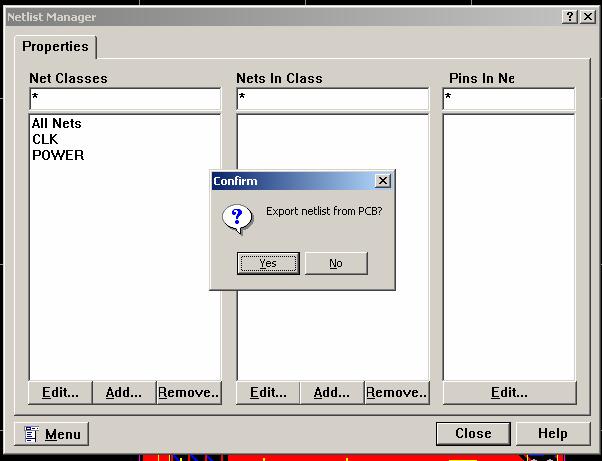

D． 选择Yes

经过以上步聚，PCB的netlist 就产生了。

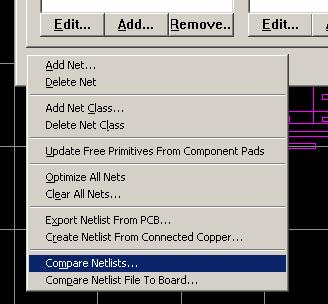

3． 再回到PCB中，选择“ Design /Netlist manger /Menu/ Compare Netlists”

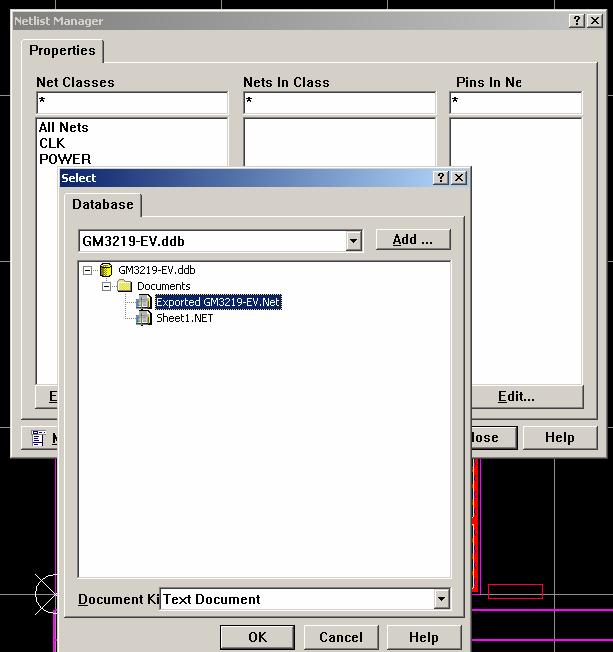

4.出现以下对话框,先选择PCB产生的Net , 第二次再选择SCH 产生的Net。

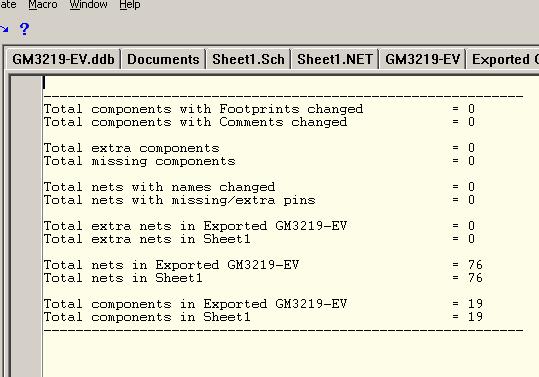

5.产生如下的report ，会显示PCB与SCH比较的结果，以下的结果显示是没有错误的。
