红外遥控延时灯电路
2012-07-27
唐艺荣

下面介绍一款简单实用的红外线遥控电路。该电路可接收大多数家电红外遥控器发出的信号。

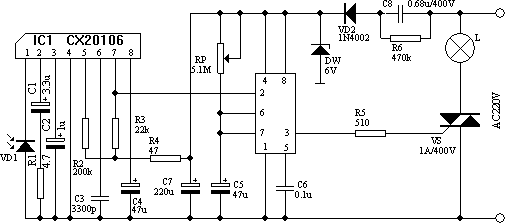

该电路由红外接收器、单稳态延时和可控硅电路组成。如下图所示。

220V的交流电通过电容C8降压、VD2半波整流、稳压管DW稳压和C7滤波后,给控制电路供电(注:C8应采用交流电容,且耐压值应大于400V)

接收电路由CX20106及光电二极管VD1组成。在该电路中,IC1的中心频率由电阻R2设置决定;F=40Hz,这对于大多数红外遥控发射器基本适用。当光电二极管VD1接收到来自发射器发射的发射信号后,IC1的输出端7脚输出低电平。这一信号直接触发由555电路与RP、C5组成的单稳态触发器的触发端2脚,使其输出电平翻转,静态时,由于IC1的7脚输出高电平,IC2的3脚输出低电平,当IC1的7脚输出低电平时,通过2脚使IC2输出端3脚翻转为高电平。这一高电平通过R5将双向可控硅VS触发,使其导通,电灯亮。单稳态电路被触发进入暂稳态,这时电源通过RP向C5充电,C5充电所需要的时间Td=1.1RPC5。由于采用了可调电阻RP,单稳态电路的暂稳态时间可以根据需要调整。当C5充电使其正端电压升至2/3VDD时,单稳态电路翻转,IC2的3脚恢复低电平,双向可控硅VS过零关断,电灯熄灭。
