明通手机快速充电器原理
2012-07-28
苏福胜

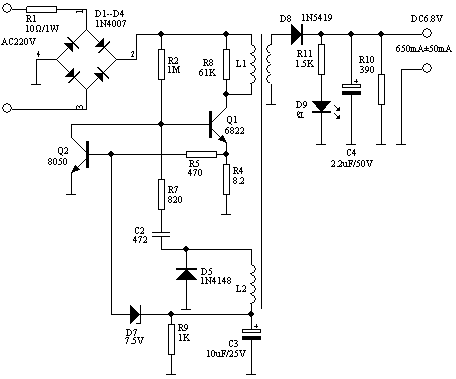

笔者根据实物绘制出的原理图,如附图所示,AC220V电压经限流电阻R1、D1-D4整流后型成300V左右的直流电压,一路经开关变压器的初级线圈L1加至开关管Q1的集电极,另一路经启动电阻R2加至Q1的基极,于是Q1导通;开关变压器的L2是反馈绕组,与D5、C2、R7等组成反馈电路,维持电路振荡,当某种原因使C4两端的输出电压升高时,C3两端的电压也升高,当达到D7的击穿电压时,Q2的基极电压升高,Q2导通(短路Q1的基极电流),使Q1截止,从而控制输出电压的升高;当某种原因使电流增大,电压下跌时,Q1发射极电流增大,此时R4两端电压升高,此时电压经R5同样使Q2导通,Q1截止,从而有效地起到限流的作用。
