生活中有不少电视迷，他们经常看电视到深夜，这时如果电

视音量开太大会影响家人休息，如果太小声又听不清，本文推荐一个电视机用无线耳机电路，可很好地解决这个问题。电路由发射电路与接收电路组成，其原理简单说明如下：

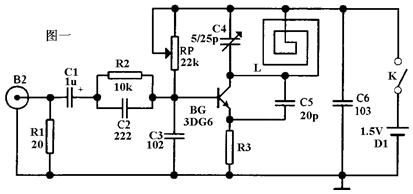

发射电路：如图一所示。信号取自电视功放输出，R1 为模拟喇叭负载。音频信号经C1 耦合，R2、C2 预加重对由BG组成的电容三点式高频振荡器进行频率调制。其中C4、L为振荡谐振选频回路，C5 为反馈电容，C3、C6 为高频旁路电容，L 做在电路板上兼作发射天线。

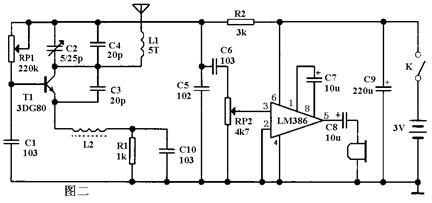

接收电路：可以用调频收音机直接接收。图二为一简单的调频接收电路，BG 接收到的信号经LM386放电后推动耳机发声。
