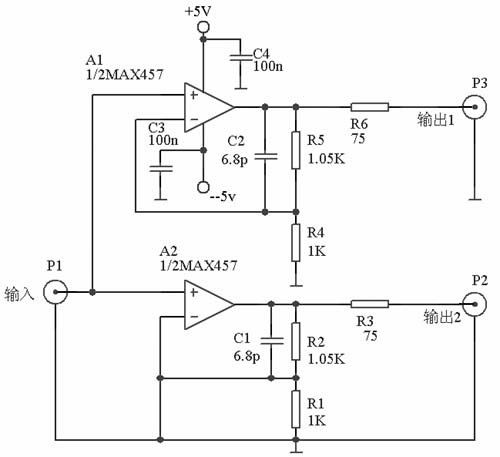

这是一款双视频信号分配电路，运算放大器为一块双运算放大器MAX457，由它组成两个增益稳定的视频放大器，可以驱动75Ω的负载，带宽不小于70MHz，采用5V对称电源供电，功率为350mW，该电路具有输入电容小，两个放大器隔离度高等优点。非常适合作视频分配器使用，放大器的最佳输入阻搞为75Ω，当输入由同轴电缆驱动时，办输入端P1并一个75Ω的分流电阻，使放大器的输入阻抗与同轴电缆的传输阻抗匹配。其中C1，C2是为了防止放大器产生自激振荡，R3，R6是为了使放大器的输出阻抗与电视的输入阻抗匹配。
