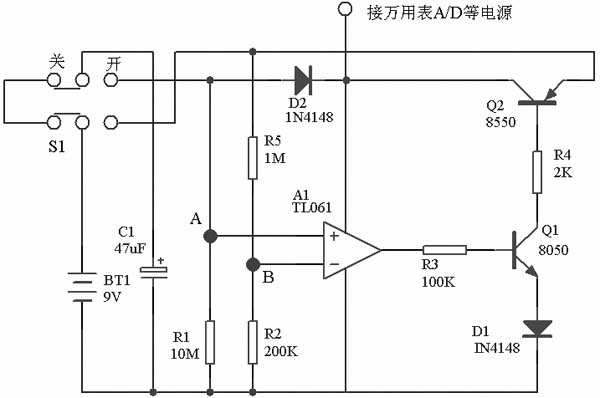

下图为万用表自动关机电路，其中R1和C1组成RC定时网络，Q1和Q2组成电子开关。

其工作过程是：当把开关S1置于“关”时9V电池对电容C1充电。使得C1两端的电压等于电池电压。当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A>B，运放输出高电平。这说使用Q1和Q2都导通，通过Q2的集电极输出9V电压。万用极工作。随差C1的不断放电，A的电压不断下降，当A

改变C1和R1可以改变定时时间，其关系为：t=-ln(A/U)RC,其电U为电容的初始电压，A为终止电压。以上电路的值约为14分钟，当把电容换成100uF时约为半小时。

为方便大家计算，此电路中-ln(A/U)-ln(1.5/9)≈1.79。
