PCB板的翘曲度
2013-03-23
首先说的是覆铜的时候是网格好还是全铜好，大的板子，网格铜好，因为全铜在受到外力的时候会保持翘曲情况，网格的就不会保持~会恢复到原来的平整情况，一般工艺边也留铜目的就是要保障板子的翘曲度。
IPC标准翘曲度小于0.75%,即为合格产品!

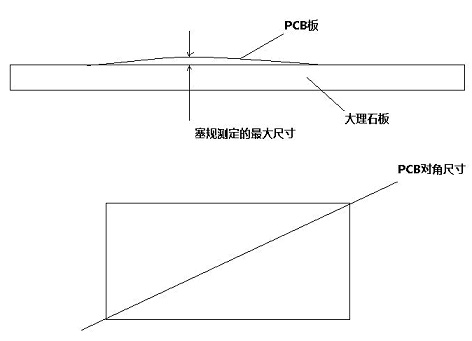

如何测量，首先将PCB板放于大理石平台
或大于5mm厚的玻璃板上
使用塞规测量角落最大的尺寸
然后用尺量取PCB对角的长度
两个数相除,如果大于千分之七就不合格
可能会用到的工具/仪表
