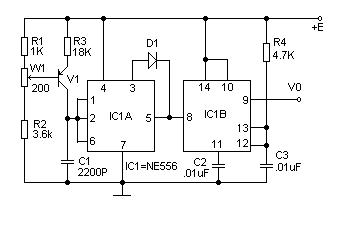

此电路（见附图）使用一个PNP三极管V1作为温度传感器，双定时器556（IC1）作为频率转换。V1的输出电流对电容V1充电，当C1上电达到+E的2/3时，IC1A输出变为低电平，C1迅速放电。由于D1的钳位作用，直到C1两端电压接近零时，IC1A输出恢复为高电平，C1重新充电。IC1A的恢复时间小于1uS，其输出为占空比为1的矩形波。IC1A的输出触发单稳触发器IC1B，从而获得脉冲宽度恒定、重复频率与温度成正比的矩形脉冲输出V0。

当温度从0℃到100℃时，输出V0的频率变化范围为3.4 KHz -5KHz，线性误差小于±0.5℃。

图中IC1可以用LM556、NE556等，D1使用2AK型二极管，V1型号不限，只要是PNP型硅管均可。+E=+5-+12V。
