关注 Proteus有一段时间了,今天终于自己动手仿真了一次。刚开始用还不太习惯这个东东。比如一般类似软件都是左键选取，右键属性，而Proteus却相反，其大致操作：右键选取; 左击所选为其属性;右击所选为删除。另外左击所选时，根据位置的不同，可选择不同的属性，比如左击元件体，打开元件的属性，击元件下方的< text>则是为对应的属性……。

每个元件下面的这个感觉应该是放注释的,由于看着它不爽,总想将其去掉,开始采用的办法是让它为空格,即右击选中元件后,左击 ,在弹出对话框的Text一栏中后面加上一个空格。这样元件显示时就看不到文字。后来发现原来这个具有隐藏属性，在菜单Template中有个set design defaults,其中有个Show hidden text? 将其去掉就不会再显示的内容了。

还有个问题,不知道所用元件在哪个库里。初学没办法,只好在网上下载了一些别人的例子,察看其中元件的属性,记下其名字,再到自己的Design中在 Keywords里输入元件名查找,虽然有些麻烦,不过还挺有效。我想以后用熟了，哪个元件在什么库里应该就比较清楚了。

以前看的多数的Proteus的资料都是讲Proteus和Keil联合调试的，所以一直有个错觉，就是用Proteus仿真单片机必须要用Keil。经过今天的实战才明白原来不是这样，只要在MCU的属性中的"Program File"里选中用Keil或是其他什么软件生成的HEX文件(即要写入真正的板子上MCU的程序)即可,这样就相当于在电路里放了一块写好程序的 MCU。连好外围器件后就可以仿真了。

另外还发现，MCU的时钟电路(即晶振部分)也是可以不接的,同样可以在MCU的属性里设置,如在Clock Frequency 里设置为12MHz就可以了。对Proteus默认的颜色感觉不爽, 按理说应该可以自己设置一些颜色参数。经过一番摸索，发现元件的颜色，连线的颜色，背景颜色等都可以在Template菜单下对应项中设置。

仿真过程中还遇到了一个问题，我开始选用的发光二极管叫做LED，怎么运行它都不发光，但电平显示正常，又用电压表，电流表测了一下其值也是正常的。没办法，又看了一下例子，发现人家用的LED名字叫做LED-RED, 回到我的Design中以LED-为Keywords搜一下库，看下结果明白了，那个LED应该就是连电路时用的，仿真时不发光，若要其仿真时发光必须用有颜色属性的LED，我的实验中用到了LED-RED和LED-GREEN(红和绿)。

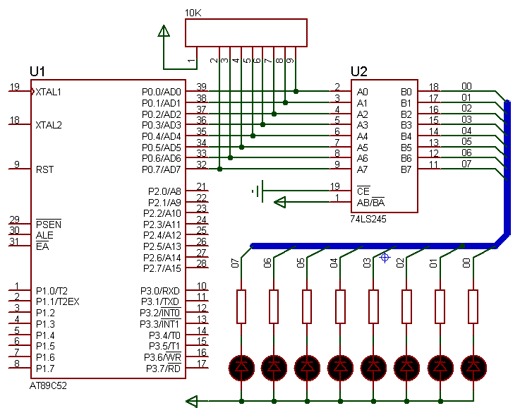

用Proteus搭建的电路图如下：

所用汇编程序如下：

org0000h

mova,#0feh

loop:movp0,a

lcall delay

rla

ajmploop

delay: movr7,#100;djnz为二周期指令,机器周期为振荡周期的12倍.所以延时时间为:

temp1: movr6,#02h;100×2×255×2×12×(1/12) =100ms,

temp2: movr5,#0ffh

djnzr5,$

djnzr6,temp2

djnzr7,temp1

ret

end

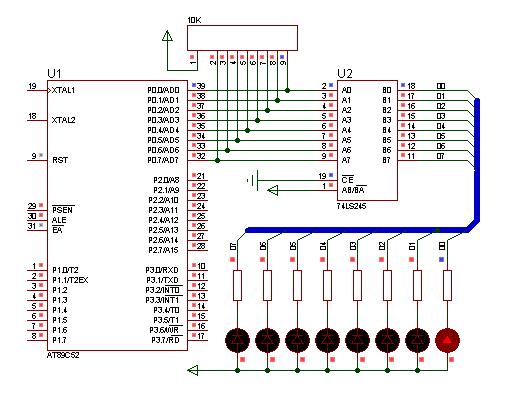

用Keil编译，将生成的HEX文件载入电路中的MCU，仿真结果如下(红为高电平,蓝为低电平)：
