Allegro如何生成光绘文件:

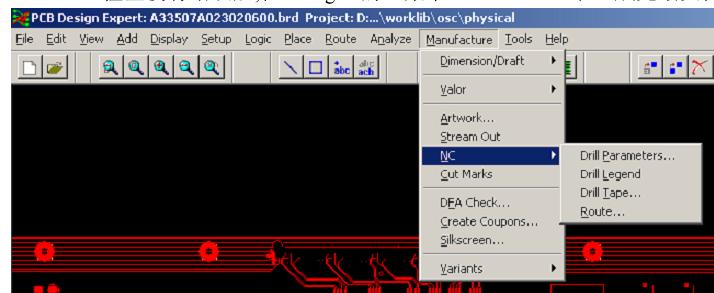

PCB 检查没有错误后,在 Allegro 的主菜单 Manufacture 下生成光绘文件(如下图):

光绘文件包括下面的文件:

• 光圈表及光绘格式文件art_aper.txtAperture and artwork format
• 光绘参数文件art_param.txtAperture parameter text
• 元件面布线层 Gerber 文件top.artTop(comp.)side artwork
• 内部层布线层 Gerber 文件inner.artInner layer artwork
• 内部电源层 Gerber 文件vcc.artVcc layer artwork
• 内部地层 Gerber 文件gnd.artGnd layer artwork
• 阻焊面布线层 Gerber 文件bot.artBottom(solder) side artwork
• 元件面丝印层 Gerber 文件topsilk.artTop(comp.)side silkscreen artwork
• 阻焊面丝印层 Gerber文件botsilk.artBottom(solder) side silkscreen artwork
• 元件面阻焊层 Gerber 文件 topsold.artTop(comp.) side solder mask artwork
• 阻焊面阻焊层 Gerber 文件 botsold.artBottom(solder) side solder mask artwork
• .钻孔和尺寸标注文件drill.art
• 钻带文件ncdrill1.tap

注意：

有的公司还选了下面的两层，但我们公司不选：

（表面贴）元件面焊接层 Gerber 文件 toppast.artTop(comp.) side paste mask artwork

(表面贴)阻焊面焊接层 Gerber 文件botpast.artBottom side paste mask artwork

Allegro如何在 ARTWORK中加入所需的层

下面举例讲述如何在光绘文件中加入 SILK-TOP层.

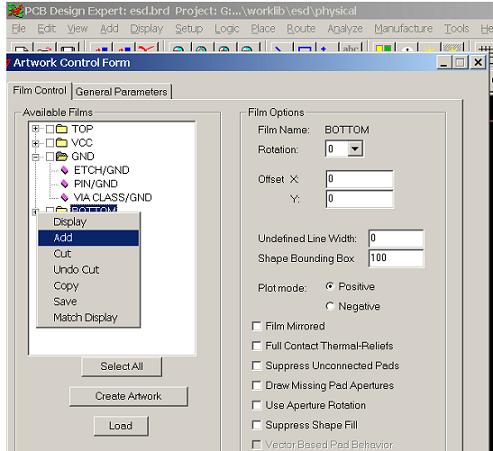

1.在 ALLEGRO 中,选取 MANUFACTURE-ARTWORK 命令:将光标移到展开窗口右边的”+”号,按右键,如图:

选 ADD命令:

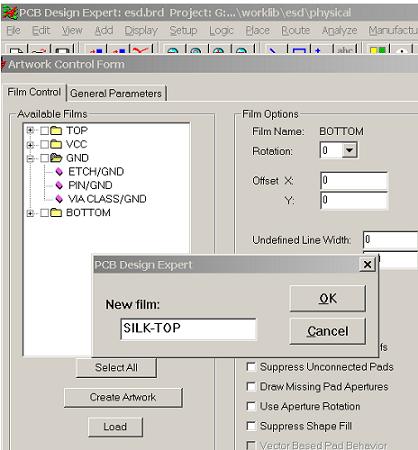

输入新的 FILM 名,如图:

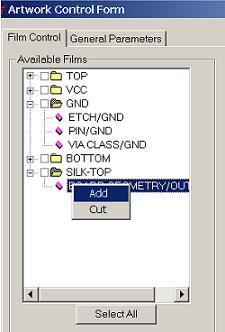

在 SILK-TOP 层下面,点右键,选 ADD命令如图:

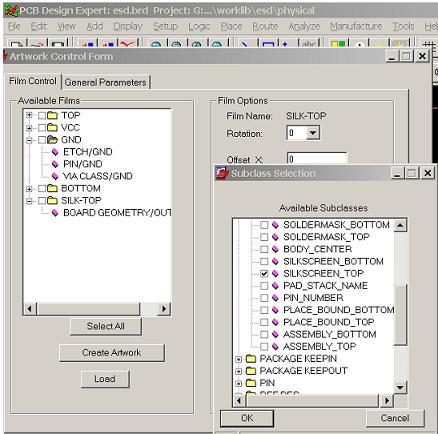

从展开的窗口中选所需的 SUBCLASS 如图:

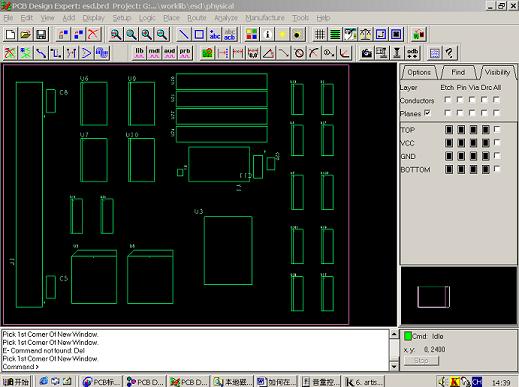

依次加入所需的层,将光标移到SILK-TOP右边”+”处,点右键选DISPLAY命令,则所加的层显示在屏幕上,如图:

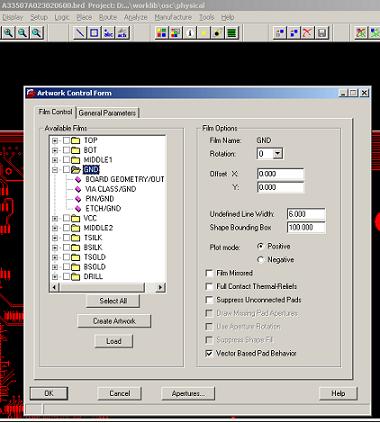

同时窗口由面的选项可根据各层具体情况选择,(如无宽度的线生成光绘时的默认宽度,是否是反片…).如下图:
