下面是基于在Altera Quartus II 下如何调用ModelSim 进行仿真的一个实例。

不能否认，Quartus II（我用的7.0）无法像ISE 那样方便的直接调用ModelSim，而是需要额外的做一些工作。这确实给我们的仿真调试带来了一些不便。特权同学也是在摸索了好久以后才彻底搞定这个问题，下面分享下，力求明白易懂，让大家少走一些弯路。

1、 打开Quartus II，新建一个工程，工程代码如下（只是做一个简单的二分频电路）：

module modelsim_test(

clk,rst_n,div

);

input clk; //系统时钟

input rst_n; //复位信号，低有效

output div; //2 分频信号

reg div;

always @ (posedge clk or negedge rst_n)

if(!rst_n) div <= 1'b0;

else div <= ~div;

endmodule

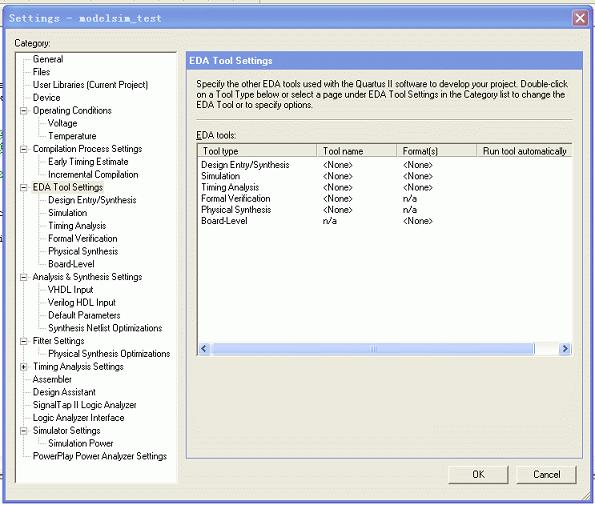

2、 进入菜单栏的Assignments􀃆EDA Tool Settings，进入如下界面：

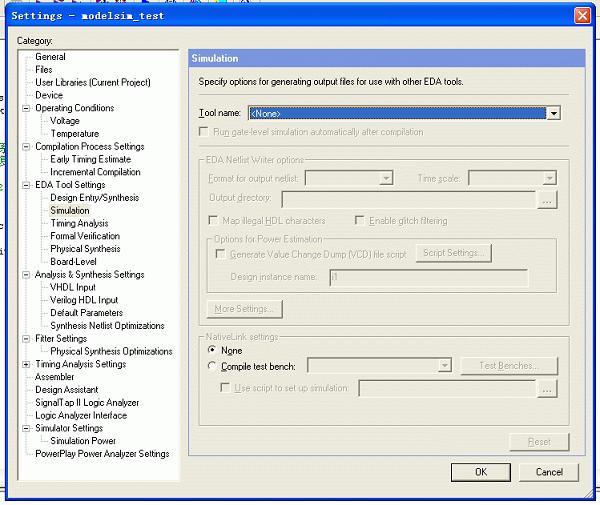

双击“EDA tools”下的“Simulation”选项，弹出如下界面：

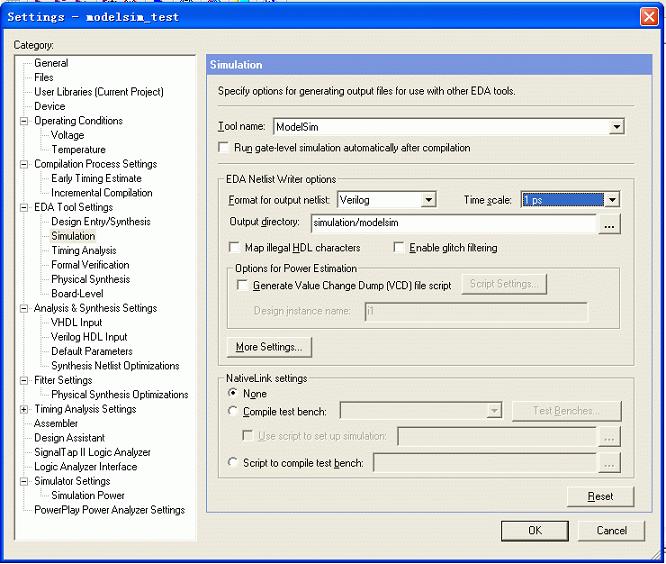

点击Tool name 最右侧的下拉条，选择“ModelSim”,在弹出的界面做如下设置：

3、 以上设置完成，重新编译工程。

打开工程目录，看到多了一个“simulation”文件夹，再打开该文件夹下的“modelsim”文件夹。看到有三个文件，其中.vo 文件就是我们的代码布局布线信息。仿真还需要几个文件，我们把它们都拷贝到该目录下。

4、 打开“C:altera70quartusedasim_lib”（具体quartus 软件安装文件的根目录视您的实际情况而定，大体路径都一样），因为我们用的是MAX II器件，所以把“maxii_atoms.v”拷贝到3 中提到的目录下，这个文件是仿真元件库。
