达林顿晶体管DT（Dar1ington Transistor）亦称复合晶体管。它采用复合过接方式，将两只或更多只晶体管的集电极连在一起，而将第一只晶体管的发射极直接耦合到第二只晶体管的基极，依次级连而成，最后引出E、B、C三个电极。

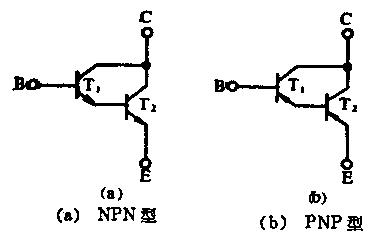

图1是由两只NPN或PNP型晶体管构成达林顿管的基本电路。假定达林顿管由N只晶体管（TI-Tn）组成，每只晶体管的放大系数分别这hFE1、hFE2、hFEn。则总放大系数约等于各管放大系数的乘积：

hFE≈hFE1·hFE2……hFEn

因此，达林顿管具有很高的放大系数，值可以达到几千倍，甚至几十万倍。利用它不仅能构成高增益放大器，还能提高驱动能力，获得大电流输出，构成达林顿功率开关管。在光电耦合器中，也有用达林顿管作为接收管的。达林顿管产品大致分成两类，一类是普通型，内部无保护电路，另一类则带有保护电路。下面分别介绍使用万用表检测这两类达林顿管的方法。

1．普通达林顿管的检测方法

普通达林顿管内部由两只或多只晶体管的集电极连接在一起复合而成，其基极B与发射极E之间包含多个发射结。检测时可使用万用表的R×1k或R×10k档来测量。

测量达林顿管各电极之间的正、反向电阻值。正常时，集电极C与基极B之间的正向电阻值（测NPN管时，黑表笔接基极B；测PNP管时，黑表笔接集电极C）值与普通硅晶体管集电结的正向电阻值相近，为3~10kΩ之间，反向电阻值为无穷大。而发射极E与基极B之间的的正向电阻值（测NPN管时，黑表笔接基极 B；测PNP管时，黑表笔接发射极E）是集电极C与基极B之间的正、反向电阻值的2~3倍，反向电阻值为无穷大。集电极C与发射极E之间的正、反向电阻值均应接近无穷大。若测得达林顿管的C、E极间的正、反向电阻值或BE极、BC极之间的正、反向电阻值均接近0，则说明该管已击穿损坏。若测得达林顿管的 BE极或BC极之间的、反向电阻值为无穷大，则说明该管已开路损坏。

2. 大功率达林顿管的检测

大功率达林顿管在普通达林顿管的基础上增加了由续流二极管和泄放电阻组成的保护电路，在测量时应注意这些元器件对测量数据的影响。

用万用表R×1k或R×10k档，测量达林顿管集电结（集电极C与基极B之间）的正、反向电阻值。正常时，正向电阻值（NPN管的基极接黑表笔时）应较小，为1~10kΩ，反向电阻值应接近无穷大。若测得集电结的正、反向电阻值均很小或均为无穷大，则说明该管已击穿短路或开路损坏。

用万用表R×100档，测量达林顿管发射极E与基极B之间的正、反向电阻值，正常值均为几百欧姆至几千欧姆（具体数据根据B、E极之间两只电阻器的阻值不同而有所差异。例如，BU932R、MJ10025等型号大功率达林顿管B、E极之间的正、反向电阻值均为600Ω左右），若测得阻值为0或无穷大，则说明被测管已损坏。

用万用表R×1k或R×10k档，测量达林顿管发射极E与集电极C之间的正、反向电阻值。正常时，正向电阻值（测NPN管时，黑表笔接发射极E，红表笔接集电极C；测PNP管时，黑表笔接集电极C，红表笔接发射极E）应为5~15kΩ（BU932R为7kΩ），反向电阻值应为无穷大，否则是该管的C、E极（或二极管）击穿或开路损坏。

注意事项：

某些改进型达林顿管还在R1、R2各并联一只二极管D2、D3，当B-E之间加反向电压时，测出的就不是(R1+R2)电阻之和，而是两只二极管的正向压降之和(VF2+VF3)。

一些达林顿管参数：

型号Pcm[W]Icm[A]Vceo[V]fT[MHz]封装用途说明生产厂商

2N603540460-TO-225-PNP-

2N603640480-TO-225-PNP-

2N603840460-TO-225-NPN-

2N603940480-TO-225-NPN-

2N604075860-TO-220-PNP

2N6042758100-TO-220-PNP

2N604375860-TO-220-PNP

2N6045---TO-220--

2SB794101.560-TO-126-PNPNEC

2SB795101.580-TO-126-PNPNEC

2SC3075----TO-126---

2SC3294---TO-202---

BD64362.5845-TO-220-NPN-

BD64462.5845-TO-220-PNP-

BD64562.5860-TO-220-NPN-

BD64662.5860-TO-220-PNP-

BD64762.5880-TO-220-NPN-

BD64862.5880-TO-220-PNP-

BD64962.58100-TO-220-NPN-

BD65062.58100-TO-220-PNP-

BD65162.58120-TO-220-NPN-

BD65262.58120-TO-220-PNP-

BD67740460-SOT-32-NPN-

BD67840460-SOT-32-PNP-

BD67940480-SOT-32-NPN-

BD68040480-SOT-32-PNP-

BD681404100-SOT-32-NPN-

BD682404100-SOT-32-PNP-

BDW428515100-TO-220-NPN

BDW46851580-TO-220-NPN

BDW478515100-TO-220-NPN

BDW5340445-TO-220-NPN-

BDW53A40460-TO-220-NPN-

BDW53B40480-TO-220-NPN-

BDW53C404100-TO-220-NPN-

BDW53D404120-TO-220-NPN-

BDW63A---TO-220--

BDX34701045-TO-220-PNP-

BDX34A701060-TO-220-PNP-

BDX34B701080-TO-220-PNP-

BDX34C7010120-TO-220-PNP-

BDX5360845-TO-220-NPN

BDX53A60860-TO-220-NPN

BDX53B60880-TO-220-NPN

BDX53C608100-TO-220-NPN

BDX5460845-TO-220-PNP-

BDX54A60860-TO-220-PNP-

BDX54B60880-TO-220-PNP-

BDX54C608100-TO-220-PNP-

BF64---TO-220--

BF65---TO-220--

BF64---TO-220--

KSD5018404275-TO-220-NPN-

R3672---TO-220--

R3673---TO-220--

R3674----TO-220--

2SB1214---TO-251--

2SB1418---MT-4--

2SC5388---TO-220--

2SD1197---TO-3P--

2SD1748---TO-251--

2SD1817---TO-251--

2SD2138---MT-4--

2SD2242---MT-4--

2SD2265---TO-252--

2SD2502---TO-251--

2SD2530---MT-4--

BDW83c---TO-3P--

RBL43P---TO-3P--

BU932R---TO-3P--

BU941---TO-3P--

TIP10080860-TO-220NPNb>1000MOT

TIP10180880-TO-220NPNb>1000MOT

TIP10280860-TO-220NPNb>1000MOT

TIP10580860-TO-220PNPB>200MOT

TIP10680880-TO-220PNPB>200MOT

TIP107808100-TO-220PNPB>200MOT

TIP11050260-TO-220NPNB>1000TIX

TIP11150280-TO-220NPNB>1000TIX

TIP112502100-TO-220NPNB>1000TIX

TIP11550260-TO-220PNPB>1000TIX

TIP11650280-TO-220PNPB>1000TIX

TIP117502100-TO-220PNPB>1000TIX

TIP12065560-TO-220NPNB>1000TIX

TIP12165580-TO-220NPNB>1000TIX

TIP122655100-TO-220NPNB>1000TIX

TIP12565560-TO-220PNPB>1000TIX

TIP12665580-TO-220PNPB>1000TIX

TIP127655100-TO-220PNPB>1000TIX

TIP132708100-TO-220NPNB>1000TIX

TIP150807300-TO-220NPNB>150TI

TIP152807400-TO-220NPNB>150TI
