实验任务

]

用两个按键通过单片机控制DAC0832的输出，使OUT端可以输出0—5V的幅值，频率为1KHZ的锯齿波和三角波两种波形。通上电源后；按下INT1则输出三角波，在按下INT0输出锯齿波。

[

实验原理

]

ADC0804是8位全MOS 中速D/A转换器，采用R—2RT形电阻解码网络，转换结果为一对差动电流输出，转换时间大约为1us。使用单电源+5V―+15V供电。参考电压为-10V－+10V。在此我们直接选择+5V作为参考电压。DAC0832有三种工作方式：直通方式，单缓冲方式，双缓冲方式；在此我们选择直通的工作方式，将XFER WR 1WR2 CS管脚全部接数字地。管脚8接参考电压，在此我们接的参考电压是+5V。那么经过第一级运放后，输出电压将是-5V－0V，在经过第二级运放反相放大1倍以后将可以输出0V—5V了。我们在控制P1口输出数据有规律的变化将可以产生三角波，锯齿波，梯型波等波形了。

[

C语言源程序

]

#include

unsigned char keycnt=0;

unsigned char tcnt=0;//键值判断

bit sjz=0;//产生三角波时用到的标志

void delayl()//延时子程序

{unsigned char i,j;

for(i=20;i>0;i--)

for(j=248;j>0;j--); }

void KEY()//按键扫描程序

{

if(P3_2==0)

{

delayl();//延时跳过按下时的抖动

if(P3_2==0)

{

keycnt=0;//定时器产生锯齿波标志

TR0=0;//暂时停止波形输出

TH0=0x256-40; //对TH0 TL0赋值

TL0=0x256-40;

TR0=1;//开始定时,产生锯齿波

while(P3_2==0);//如果一直按着键，则等待松键开

delayl();//延时跳过松开后的抖动

}}

if(P3_3==0)

{

delayl();//延时跳过按下时的抖动

if(P3_3==0)

{

keycnt=1; //定时器产生三角波标志

TR0=0;//暂时停止波形输出

TH0=0x256-40; //对TH0 TL0赋值

TL0=0x256-40;

TR0=1;//开始定时 产生三角波

}

while(P3_2==0);//如果一直按着键，则等待松键开

delayl();//延时跳过松开后的抖动

}

}//请注意写程序时的格式规范，此处是为了节省纸张

void t0(void) interrupt 1 using 0//定时中断服务函数

{

if(keycnt==0)//产生锯齿波

{

P0=tcnt;

tcnt=+0x0a; //步进0.2V/一次中断

if(tcnt==0xfb)

{tcnt=0;}

}

if(keycnt==1)//产生三角波

{if(sjz==0)

{P0=tcnt;

tcnt=+0x0a;//步进0.2V/一次中断

if(tcnt==0xfa)

{sjz=1;}

}

if(sjz==1)

{

P0=tcnt;

tcnt=-0x0a;

if(tcnt==0)

{sjz=0;}

}

}

}

void main(void)

{

TMOD=0x02;//定时器工作在方式2

ET0=1;

EA=1;

while(1)

{KEY();}

}

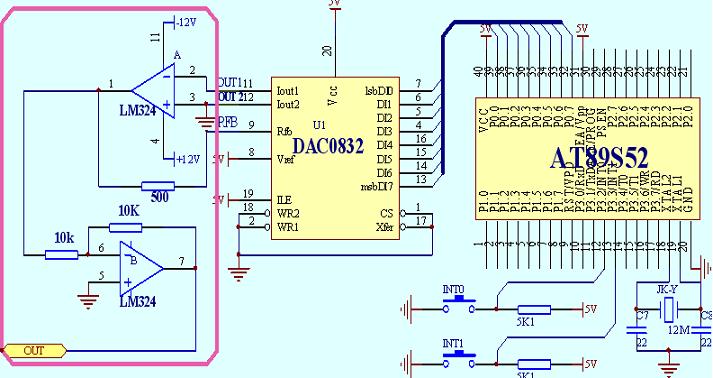

［硬件电路图］
