该腐蚀机具有节省时间，减少FeCl3溶液的浪费，以及降低侧蚀使印制线路板的精细之处更加完美可靠等特点。它是通过加热使氧化还原反应加速，从而将敷铜板表面的铜加速氧化成Cu2+；同时利用水流的冲击带走沉积在铜板表面及附近的Cu2+，使化学反应更充分更快地进行。

所需材料

• 盛水20kg左右的塑料桶一个。
• 鱼缸用小型循环抽水泵一套。
• 鱼缸用非恒温200W玻璃密封加热器一个。
• 5mm厚、400mm×400mm有机板或塑料板一块。
• 3mm厚、400mm×150mm塑料板一块。
• 淋浴用塑料喷头一只。
• 15mm×15mm×15mm塑料块六块。
• 三氯甲烷或环氧树脂胶若干。
• 直角塑料水管接头一个。

制作方法步骤

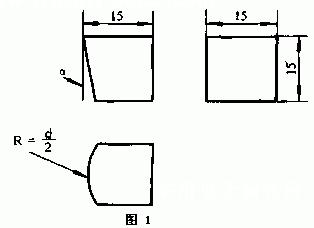

（1）把6个塑料块加工成图1形状，圆弧半径与桶的2/3高度处相当，并有一定倾斜角。

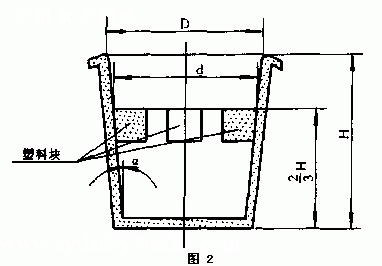

（2）用环氧树脂胶（或三氯甲烷）把六个塑料块粘到桶内壁且距桶底2/3高度处，尽量使塑料块上表面在同一高主度并处于同一平面内 如图2所示：

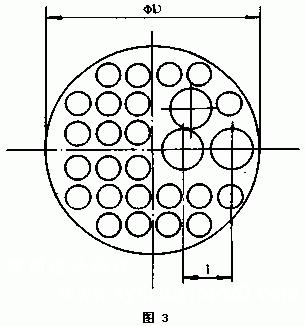

（3）把5mm厚、400mm×400mm塑料板加工成图3圆盘形状，半径与桶的三分之二高度处内径相当；小孔直径为3mm，相邻孔中心距为lmm；另外两个大孔直径与抽水泵的进出水管外径相当，间距也与进出水管相同；还有一孔用来放入加热器，孔径大于加热器外径2mm。

（4）把3mm厚的、400mm×150mm的塑料板加工成图4形状 高度小于桶的高度的三分之一约10mm。用胶粘接在抽水泵体的一面， 作用是把出水口与泵体分隔开，以防止溅起的溶液从抽水泵的散热口进人，导致抽水泵损坏。

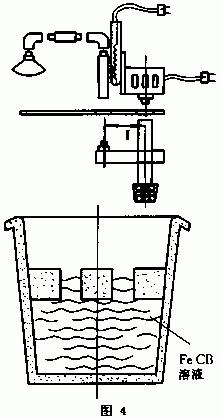

（5）首先在桶中按比例配制FeCl3溶液12.5kg左右 然后按图5所示顺序装配即成。

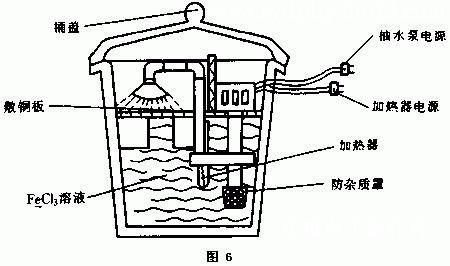

（6）制作完后的示意图如图6所示。

使用方法及注意事项

• 描画印制板时可提前十分钟插上加热器的电源开关预热溶液。
• 把画好的印制板敷铜面朝上放在淋浴喷头下，盖上桶盖，然后插上电源开关。
• 溶液通过淋浴喷头均匀喷洒向印制板，加热情况下三分钟即可腐蚀完毕，不加热一般需6分钟。
• 取出腐蚀好的印制板后立刻盖上桶盖，防止溶液蒸发，长时间后再使用时需要添加一些热水井搅拌均匀。
• 平时不用可拔下加热器及抽水泵的电源开关。长时间不用时最好取出加热器和抽水泵的进水管，并冲洗干净，以防止溶液沉积在加热器表面影响加热效果和沉积在进水管的防杂质罩内影响溶液流动。

此腐蚀机非常适用于实验室及电子爱好者小批量制作印制板，省时、省力、省材料，制作简单而且效率很高。有条件的朋友可用5mm厚的有机玻璃板粘接一个长方体容器，像鱼缸一样，桶盖也用相同材料，这样可透过桶盖监视腐蚀的全过程，随时调节敦铜板在淋浴喷头下的位置，加快腐蚀速度，特别适用于面积较大的印制板。
