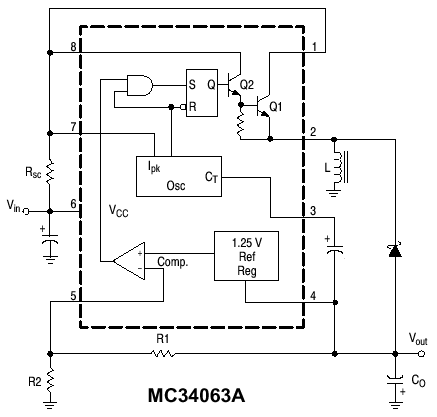

MC34063或IRM03A接成标准的DC—DC

1：极性反转。

2：升压。

3：降压。

三种典型电路时，外围元件参数的自动计算

使用方法：

只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计DC—DC电路实现智能化高效化。关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如-5V。

MC34063或MC33063是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。

另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。

外围元件标称含义和它们取值的计算公式：

Vout(输出电压)＝1.25V（１＋R1／R2）

Ct(定时电容)：决定内部工作频率。Ct=0.000 004*Ton(工作频率）

Ipk=2*Iomax*T/toff

Rsc(限流电阻)：决定输出电流。Rsc＝0.33／Ipk

Lmin(电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk

Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）

固定值参数：

Vces=1.0Vton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值

Vf=1.2V 快速开关二极管正向压降

其他手册参数：

在实际应用中要注意：

1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！

2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。
