在电路的绘制过程中有时需要修改元件的属性,现在介绍如何应用一次性修改方法进行修改,应用该方法可以大大提高我们的工作效力,这是我工作中总结的,现同大家分享.

我以例举一次性修改元件封装为例子.

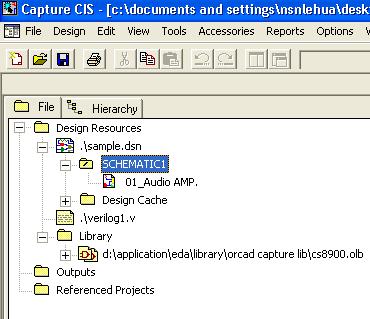

Step1:打开原理图,在管理窗口中选中原理图文件,如下

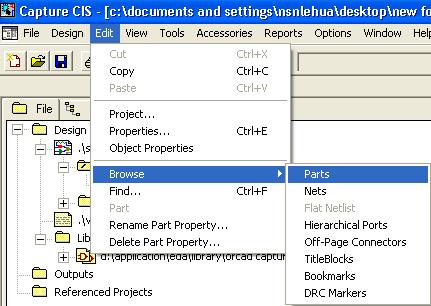

Step2: 执行Edit/Browse/Parts

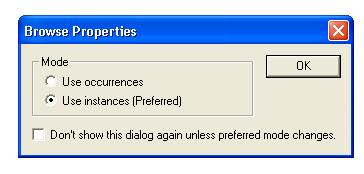

Step3: 直接点OK

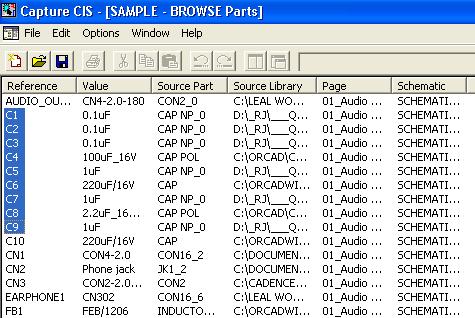

Step4: 现在出现元件浏览窗口,在Reference 中选中需要修改的元件,这里是电容

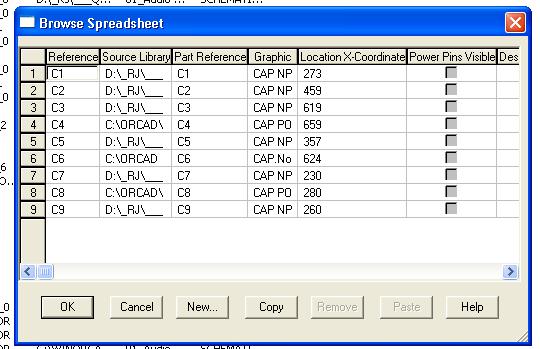

Step5: 执行Edit/properties(CTRL+E),如下

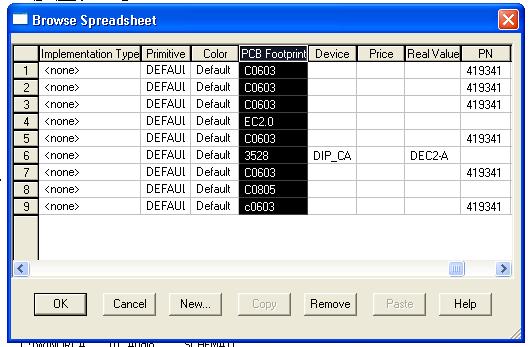

Step6: 选中PCB Footprint

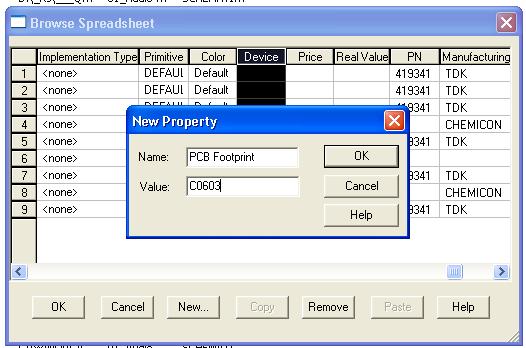

Step7: 将选中的PCB Footprint Remove,然后点 New…;且按下面填写

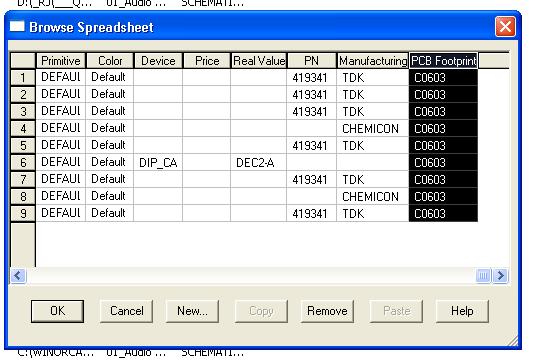

Step8: 点OK,如下

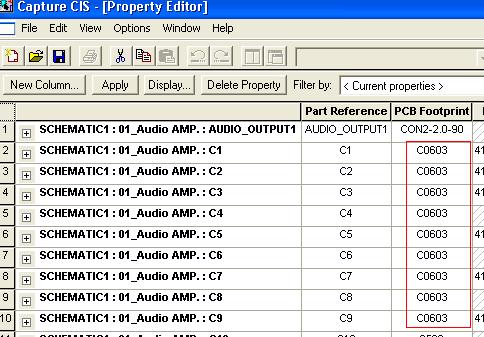

Step9: 确定后退出,这时我们可以看到修改后的结果,如下

到现在,我们说选的元件封装都按照我们的要求被修改了,其实它不单独可以修改封装,还有网络,这对我们需要进行大量对原理图的元件属性修改时提供了很多方便!

希望对大家有用.
