5.nLint

5-1 开启图形介面的nLint

%

nLint -gui &

(大小写不能改，n一定要小写，L一定要大写)

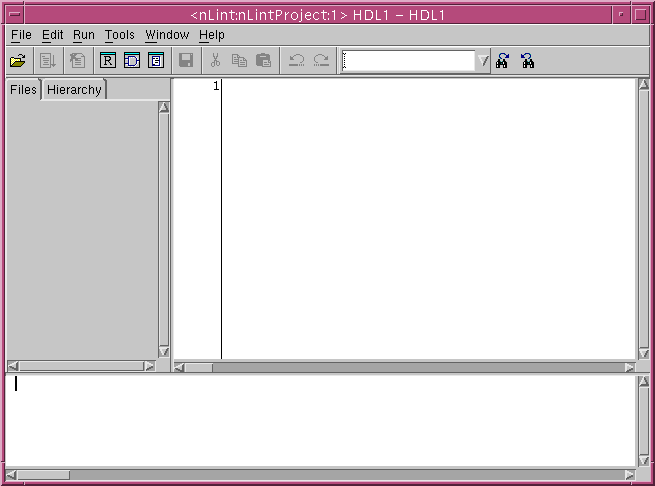

开启nLint window如下，此时工作目录下会新建一个"nLintLog"目录

5-2 Import Files：

File \ Import Design

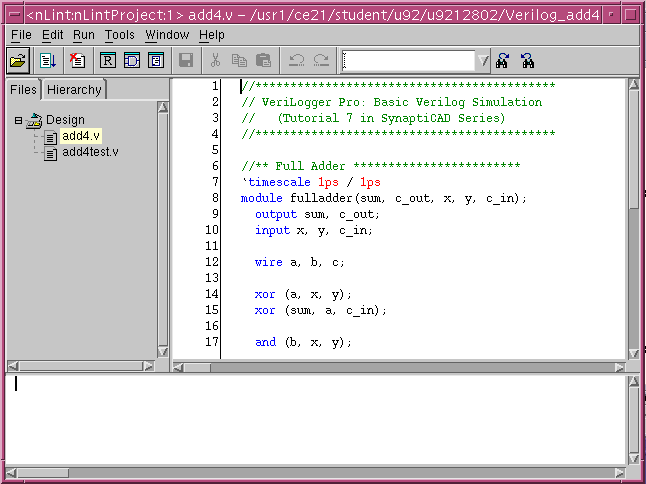

... (与step 1-2一模一样的操作后，结果如下所示)

5-3 执行

Run \ Compile

5-4 执行

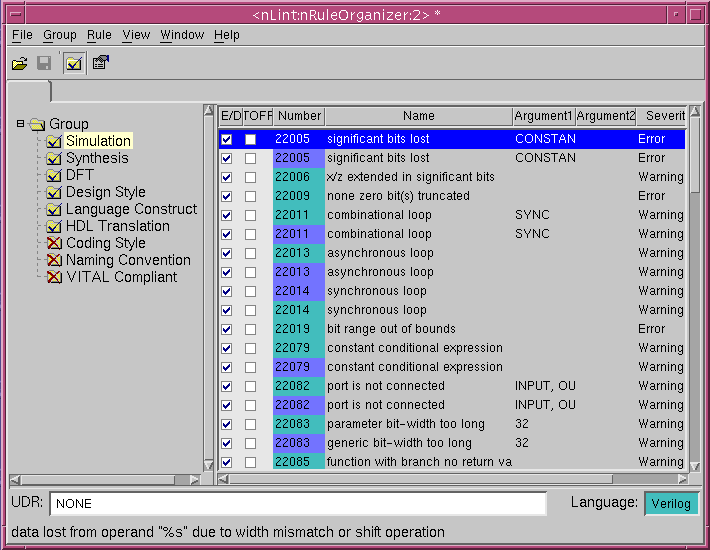

Tools \ Rule Organizer

，或按选择check哪些rules

-- 不想检查的项目，就把E/D那一栏的核选框框取消

5-5 执行

Run \ Lint

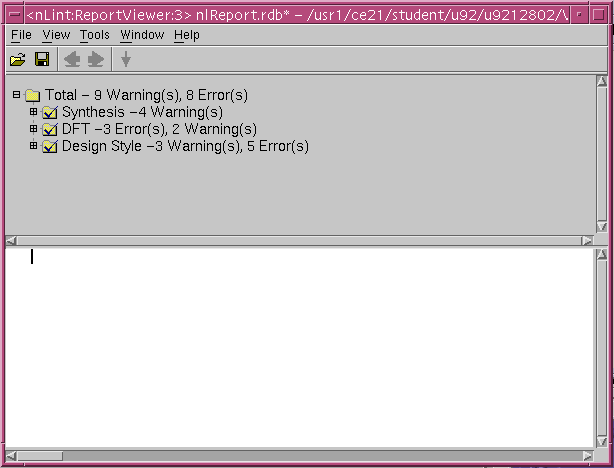

--会自动跳出ReportViwer显示检查结果

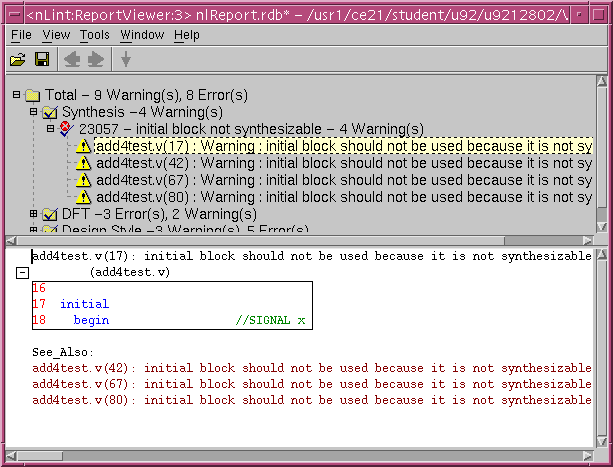

5-6 展开report，选择第一个黄色警示标示，其出错的原因与原始码部份，会即时显示在下方的栏框中。

如果要修改source code，在该错误选项上，按滑鼠右键，选择

Show violation \ to default editor

对於不想检查的档案，可以选定该档后，按 再做compile。以此例而言，testbench是不可合成的，

故若先对add4test.v做suppress再执行step 5-5，结果就会变成"0 violation"。

范例程式下载 (一个Verilog写的4-bit full-adder，与testbench)

投影片讲义 &Lab files -- CIC所提供的NOVAS原厂教材
