51单片机输出PWM的两种方法

2012-12-17

标签： 51单片机 PWM

51系列单片机无PWM输出功能，可以采用定时器配合软件的方法输出。对精度要求不高的场合，非常实用。电路图见图一，采用了高速光隔（6N137）输出，并将PWM的信号倒相。

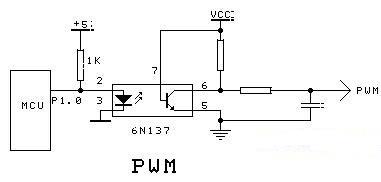

一、原理图

图一

二、固定脉宽PWM输出

用T0定时器完成PWM输出，脉宽固定：65536微妙。T0定时器设置成：16位定时器

PWM：

程序清单：(12MHz)

        PwmData0       ;T0定时t1所需的定时初值（字）
        PwmData1       ;T0定时t2所需的定时初值（字）
        PwmF           ;PWM输出标志
        ;*********************************************************
        setb tro       ;启动T0
        。。。。。。
T0Int:  ;T0中断服务程序
        JB PwmF, PwmOutH ；PWM输出未完成返回
        Mov TH0,High(PwmData0)
        Mov TL0,Low(PwmData0)
        Setb tr0
        Setb PwmF
        Clr p1.0       ;PWM输出脚
        reti
PwmOutH:
        Setb p1.0
        Clr tr0
        Mov TH0,High(PwmData1)
        Mov TL0,Low(PwmData1)
        Setb tr0
        Clr PwmF
        reti


说明：在主程序中计算PwmData0、PwmData1的值。

三、可变脉宽PWM输出

用T0定时器控制PWM的占空比，T1定时器控制脉宽（最大：65536微妙）。

T0、T1定时器设置成：16位定时器。

程序清单：(12MHz)

        PwmData0；T0定时t1所需的定时初值（字）
        PwmData1；T1定时T所需的定时初值（字）
        ;*********************************************************
        setb tro       ;启动T0
        setb tr1
        。。。。。。
T0Int:  ;T0中断服务程序
        Clr tr0
        setb p1.0      ;PWM输出脚
        reti
T1Int:  ;T1中断服务程序
        Clrp1.0
        Clr tr0
        Clr tr1
        Mov TH0,High(PwmData0)
        Mov TL0,Low(PwmData0)
        Mov TH1,High(PwmData1)
        Mov TL1,Low(PwmData1)
        Setb tr1
        Setb tr0
        reti

说明：在主程序中计算PwmData0、PwmData1的值。
