在制板过程中,经常会有大铜面的板，对于喷锡板来说，大铜面没什么不好，但对于金板，在生产过程中就会有很多问题产生了，首先，浪费金，其次，绿油附着力不是很好，再，金面氧化在大铜面很容易表现出来。为改善以上所提，在CAM制作时有没有什么办法来优化呢？答案是肯定了，也很简单：将大铜面改成网格就OK了。 ：）

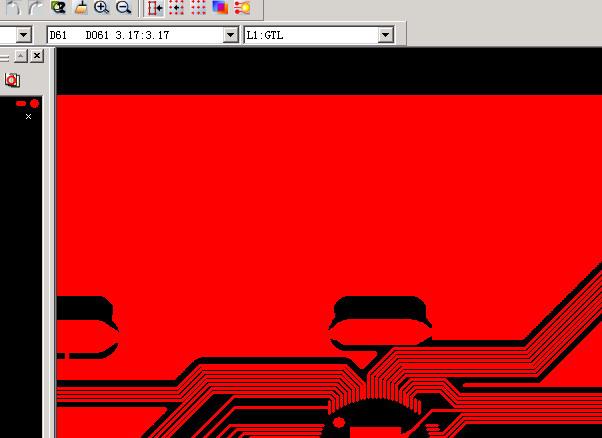

如下图示，一款镀金板，铜面为大铜皮，需改成网格，下面就讲一下具体操作过程。

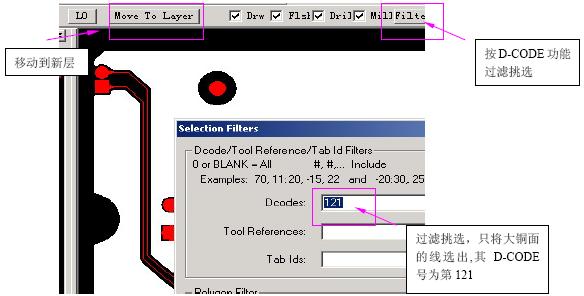

一、将大铜皮选出，放在另外一个新层，

EDIT \ MOVE。。。

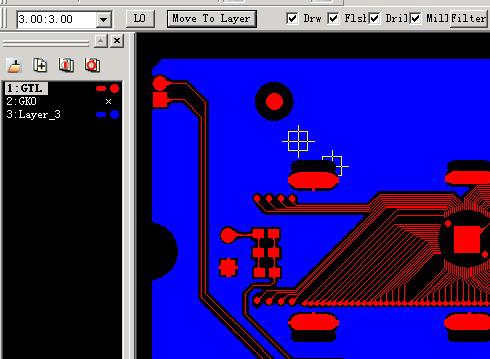

结果如下图示，大铜面放置在Layer_3

二、将线填充的大铜面改成光栅填充，

Utilities \ Polygon Conversion \ Draw To Raster Poly

点击确定，选取所有线,将线填充的铜面转换成光栅填充。

三、再将光栅填充的图形改为线填充的图形，以获取外框线

Utilities \ Polygon Conversion \ Raster Poly To vector Poly

选取所有，然后将所有图形打散，Edit \ change \ Explode \ All 就可以单独选取线了。

四、填充区域外框线的选取

注意：是选取你所要填充的区域，而且，需要闭合，否则，填充不了。

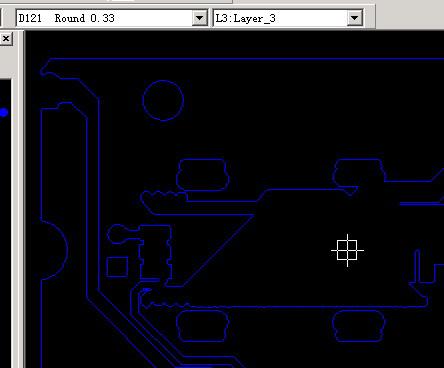

结果如下图示：

线条所围绕区域为所需填充区域。

五、网格填充

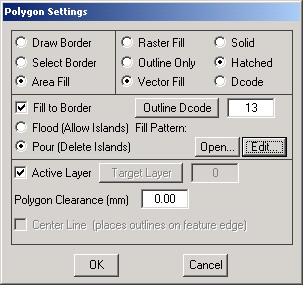

Add \ Polygon…出现如下对话框，

参数按下图填写，其中 表示为填充的，外框线的D码号，可点击在D码表中选取，其大小与你所需网格线径粗细相同，

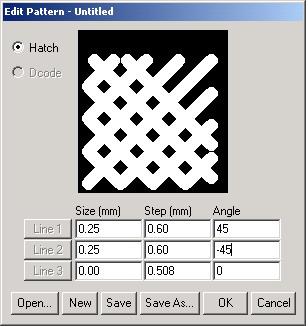

然后点击 编辑你所需填充的图案，如下图示：

说明：0.25MM线粗，0.6MM的间距（线中心到中心距），作正负45度交叉填充，Line 3 不需要填充，为0。

将各参数调整到你所需的后，点Save，将之保存下来，以后再有需要用时，就可以用Open来调用了。

点OK ，回到上一图的画面，再点OK，进入CAM350主编辑图面进行填充。

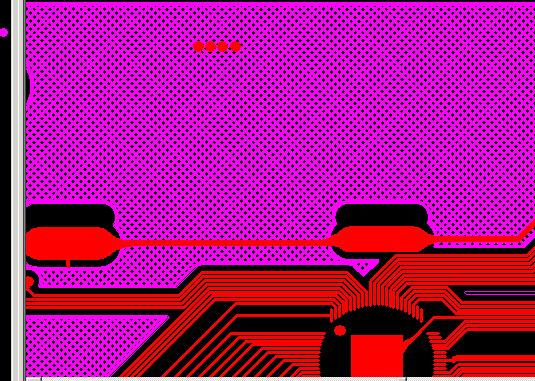

六，填充结果：

说明：也可以直接选取外框线进行填充，从而省去第一、二、三步。

以上作法为本人在日常工作中所运用的，也许还会有更好的办法，敬请指正为谢！
