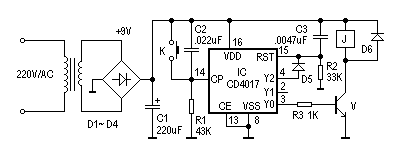

本电路（见图1）使用一片十进制计数器CD4017，记数输出Y2和复位端RST相接，14脚每收到两个记数脉冲既复位。

工作原理：

220伏交流电经变压器降压、D1-D4整流、C1滤波后获得+9V直流电压。C3、R2构成上电复位电路，CD4017复位后Y0输出高电平，Y1和Y2输出低电平，三极管V导通。继电器吸合，其常开触点接通用电器。

K被按下后，C2迅速放电，14脚获得脉冲上升沿，触发CD4017记数，使Y0输出低电平，Y2仍保持低电平。此时三极管V截止，继电器释放，用电器断电。

再次按下K时，C2再次放电，14脚又获得一个记数脉冲，CD4017的Y0和Y1输出低电平，Y2输出高电平，通过二极管D5将CD4017复位，Y0输出高电平，Y1和Y2输出低电平，三极管V再次导通，继电器吸合。因此，每按一次K，Y0的输出电平就翻转一次，用电器被开、关一次。每当K按下时，C2将放电，与此同时，CD4017得到一个记数脉冲，K松开之后，须经过一段对C2的充电时间后，才使CD4017的14脚为低电平，在此期间内K键上的任何抖动不会产生第二个记数脉冲。

元件选择：

D1-D6为IN4007，T为9013，继电器为JZC-21F，K为轻触开关，IC为CD4017。其它参照图示。

图 1
