接着我们要为了适应不同的电压对铺铜平面进行分割

我们可以使用Add->line的Anti Etch对铺铜平面进行分割

使用Anti Etch来分割平面

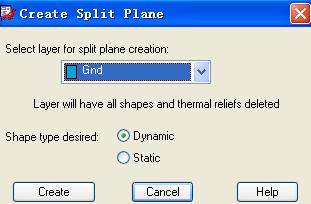

使用Add->line命令，并且设置Active Class为Anti Etch，线宽为20，然后在已经建立Shape的平面上，画出想要分隔的范围，再用Edit->Split Plane->Create

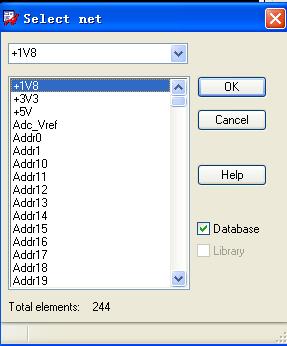

然后选择你分配给的电压网络，例如我这里是1.8V

点击OK完成Shape的分隔

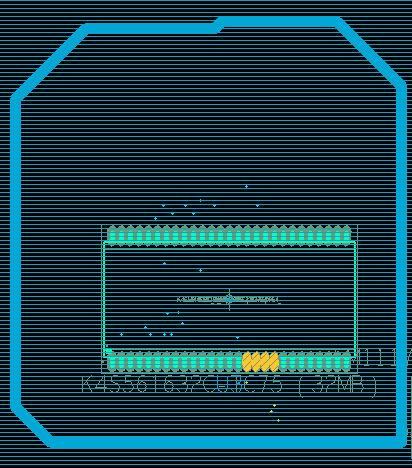

图中画的有些粗糙，只是为了练习用来说明用。

下面来做一个建立动态Shape的练习，刚刚创建的GND的Shape是一个静态的，可以在那个Options中看到是没有设置动态选项

建立动态Shape

使用Setup->Cross - Section命令设置底片的格式为“Positive"正片格式，然后使用Shape->"Global Dynamic Parameter命令设置动态Shape的相关参数，再使用Editor->Z-Copy命令复制制作新的GND层的Shape,

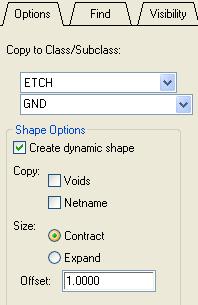

一定要注意这次选择上Create dynamic shape以创建动态的Shape

然后选择Shape->Select Shape or Void命令设置网络名称为GND.选择Done后制作完成。

另外可以使用使用Shape->"Global Dynamic Parameter命令或者Shape->Select Shape or Void修改已经建好的动态Shape

使用多边形分隔平面

其实在上面建立VCC层的Shape时我们就使用了多边形的命令，只不过只是说沿着Route Keepin布线允许区域完整的走了一圈，现在可以根据个人需要设计多边形的分隔平面。

还是使用Shape -> Polygon命令来创建，创建完成后可使用Shape->Select Shape or Void来选中刚创建的Shape并右键选择Raise Priority来改变Shape的优先级，也就是谁的级别高，级别高的Shape在移动时可以推挤级别低的Shape并保持隔离带。

增加挖空的多边形

使用Shape -> Manual Void -> Polygon命令在需要对Shape进行挖空的地方绘制多边形，并且可以使用Shape->Manual Void ->Move移动，Copy拷贝，Delete删除创建的挖空，也可以通过修改Global Dynamic Parameters命令中的Void controls内的相关参数来设置直插和过孔的挖空情况，例如可以将直插元件的挖空连起来。

转换Shape的动、静态

选择Shape->Change Shape Type然后通过填写Options中的Shape Fill Type为动态或者静态就可以实现转换。

编辑边界并添加Trace

通过使用Shape->Edit Boundary修改边界，使用布线命令Route ->Connect来增加Trace并且使用过孔使Trace与目标元件相连。

删除孤铜

我理解孤铜是指铺铜过程中产生的不平滑而且具有毛刺的形状，也有多余的部分。在网上竟然没有查到他的解释，只是感觉他能够对铺铜造成一定的负面影响，比如信号的干扰等。可以使用Shape->Delete Islands来删除孤铜。可设置某个层的也可以对全部层进行此操作。

分隔复杂的平面

比较复杂的平面是让铺铜区域包含多个铺铜区域，或者是划分成多个铺铜区域。常用的做法使用增加Anti Etch来划分成二个或者多个部分。能定义分割的平面为正片还是负片模式。

定义复杂平面并把它输出底片

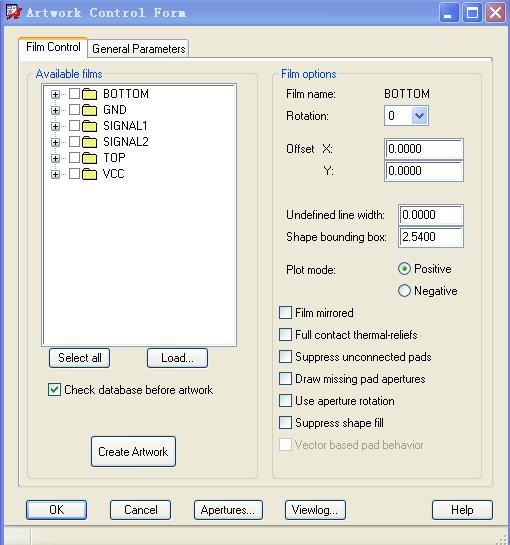

定义复杂平面可以使用上面练习中的方法在一个平面层上利用Shape->Polygon来画多边形，然后使用Manufacturing->Artwork命令，弹出Artwork Control Form窗口

在Film Control中选择GND，然后点击Create Artwork生成Photoplot.log文件。

添加负平面Shape并孤铜检查

象上面练习中的使用Z-Copy命令创建GND平面层的方法来创建一个负平面的Shape，然后使用Shape->Select Shape or Void来修改一下相关的设置，假如出现如书上的热风焊盘连在一起的情况

点击Setup -Constraints设置Negative plane islands为ON就打开了负负平面孤铜的约束检查功能。

这时候会在图上那一圈相连的焊盘上出现DRC的标志，利用Display->Element并对Find页面中仅选择DRC Markers，点击DRC的错误标志，就会显示详细的错误内容，可以看到一个很明显的错误是"SHAPE_ISLAND_OVERSIZE”，是说明孤铜超过尺寸了，下面对出现错误的焊盘进行修改。

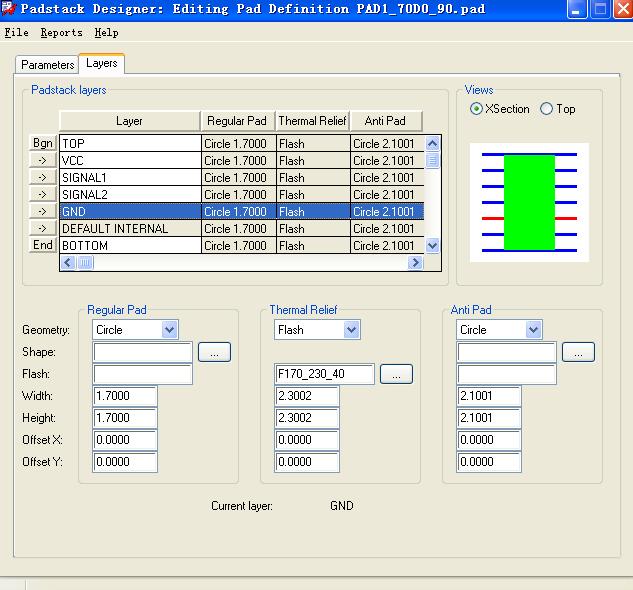

使用Tools->Padstack->Modify Design Padstack命令然后用鼠标单击出现问题的焊盘，单击Options中的Edit按钮，就会弹出Pad Designer编辑器，这时候改变

更变相关层的AntiPad的Width，使它小一些，然后执行下面操作完成修改。

到此重要的铺铜这一课算是补上了，但是总结一下，发现可能练习的比较乱而杂，希望学习的朋友多看几遍
