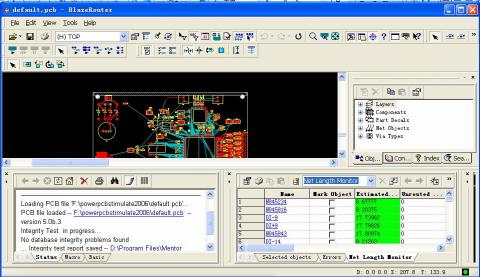

Powerpcb本身布不了蛇形线,要用pads带的Blazeroute来布.Blazeroute是PADS专用的布线工具.用Blazeroute打开pcb,如图

选择欲布蛇形线的pin,然后单击鼠标右键

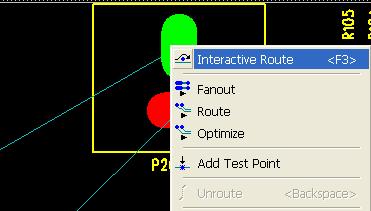

选择Interactive Route,画一小段线然后在单击鼠标右键

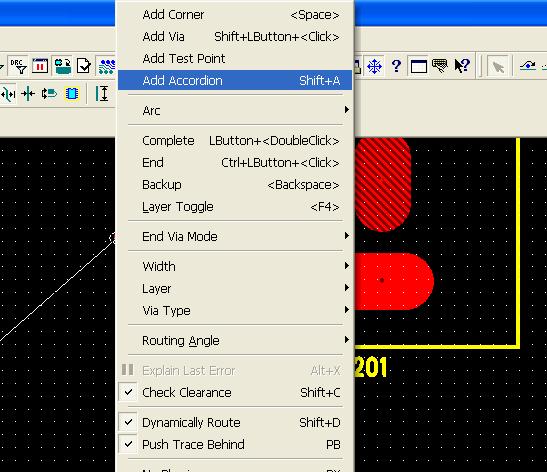

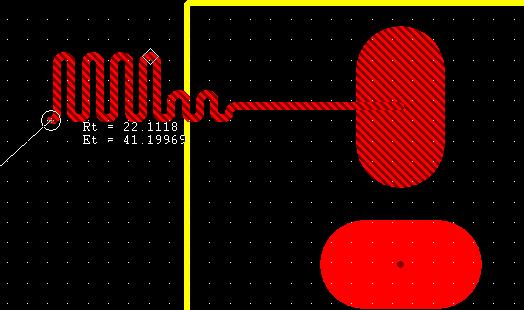

选择Add Accordion,移动鼠标右键就可以画出蛇形线了,连续双击左键就可结束蛇形走线,改为普通走线方式

蛇形线的幅度可以通过在蛇形线的峰值处移动鼠标左键来实现

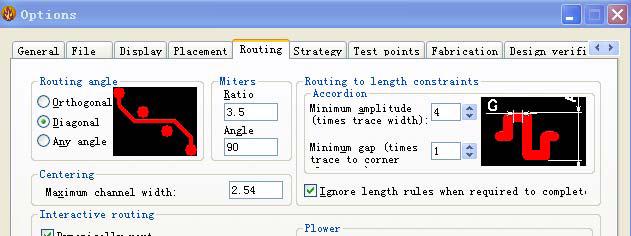

也可在option中设置其幅度跟宽度,方法是

点击 图标,在弹出的对话框中Routing项中的Routing tolength constraints 中设置,

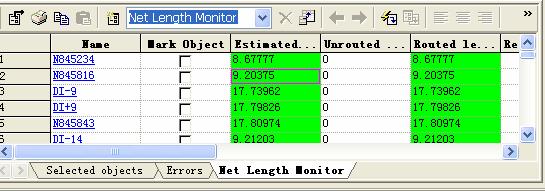

对于等长设计是通过view->spreadsheet调出如下图的列表,显示已布线的长度的文字的颜色来说明的,黄色表示小于min,绿色表示在min跟max之间,红色表示大于max
