3V电池供电便携小音箱
2012-11-18
MP3的容量越来越大，装下几百首歌也绰绰有余。可是一直戴着耳机，耳朵也会受不了。那么试试这个便携小音箱吧，相信你会喜欢。
|
NJM2073功放集成块 |
1块 |
|
集成块插座（8脚） |
1个 |
|
三极管2SC1815 |
2个 |
|
发光二极管 |
3个 |
|
电阻：1Ω1/4W |
2个 |
|
51Ω 1/4W |
3个 |
|
可变电阻10kΩ |
2个 |
|
陶瓷电容0.1uF |
1个 |
|
陶瓷电容0.22uF |
2个 |
|
电解电容：470uF/10V |
3个 |
|
电解电容：100uF/10V |
2个 |
|
小型拨动开关 |
1个 |
|
扬声器8Ω |
2个 |
|
电池盒 |
1个 |
|
电路板：25×30孔 |

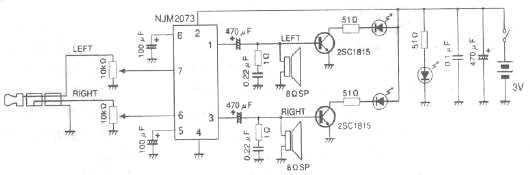

电路原理图
NJM2073的管脚

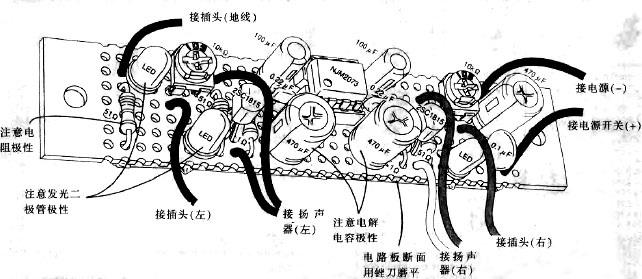

电路板焊接
电路板的制作

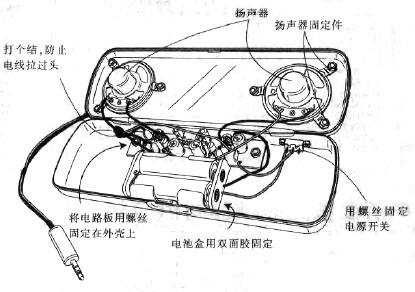

安装零件

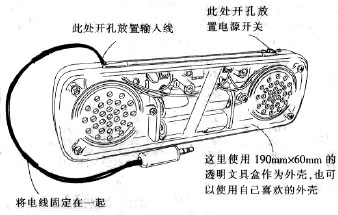

尺寸图
整个装置的大小尺寸根据使用的外壳和元件灵活变化，检查一下电路是否有问题。检查完毕后，将插头插入MP3等的耳机插槽，试试这个便携小音箱的效果如何。
