随着高速PCB布线的普及，只是布线的连通已经不能达到高速PCB设计的要求，布线长度要求是高速PCB会涉及到的一个基本问题。那怎样在实际PCB布线中完成这些呢？本文档将介绍Allegro自动及交互绕线的两种方法，具体请见下面内容。

一、 设定好相关参数后通过Specctra进行自动绕线

；

具体命令在菜单：Route>Elongation by pick,见下图：

操作步骤：

1，给需要绕线的Net设定长度规则

关于Net等长设定这里不再做作详细介绍，如果对这部分有疑问请参考help相关文档。

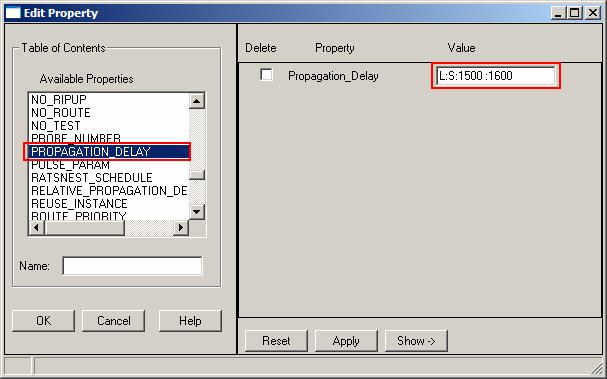

我们这里举一个比较简单的例子，对一个只有一对Pin Pair的网络设定一个绝对长度，可以使用Edit-Properties，对一个Net进行定义，添加Propgation_Delay设定，值为：L:S:1500:1600，这个定义意思为给所选Net一个走线长度限制，范围为1500mil到1600mil之间，

见下图：

设定好了，点击OK推出即可。

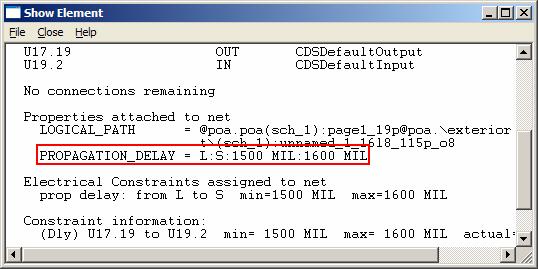

可以用Show Element来检查一下设定是否OK，见下图：

2，开启长度检查开关

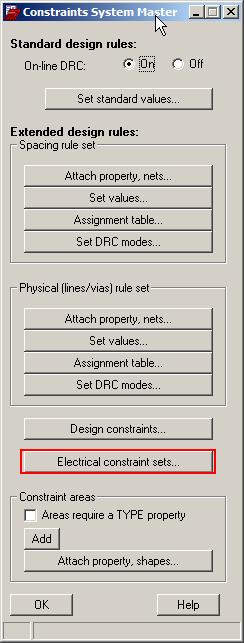

点击菜单Setup>Constraints或者直接点击工具菜单 ，

出现窗体：

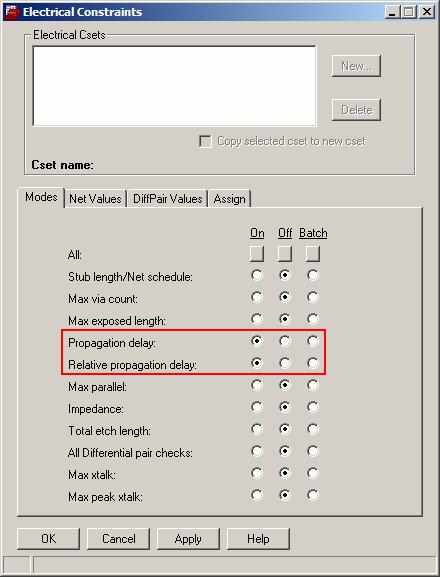

点击Electrical constraint sets…

把Propagation delay和Relative Propagation delay的状态设为On

3，点击菜单自动绕线

点击菜单Route>Elongation by pick，然后直接点击右键在弹出菜单中选择Setup进行参数设置

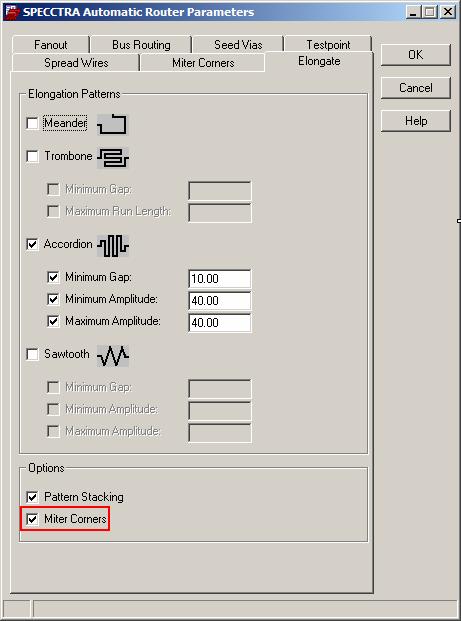

出现下面窗体：

在这里可以设置自动绕线的模式和参数，Miter Corners为45度拐角。

点击OK退出，

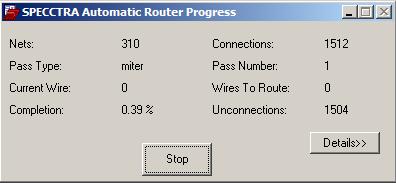

然后再点选刚才设定好的那个Net，Specctra将自动启动，见下图：

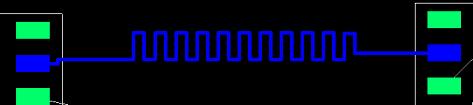

自动绕线完成，见下图：

注意：License版本需要Export
