在看此之前 希望你对 PADS 的 元件封装以及元件库的概念有一定的了解。另外关于OrCAD的使用以及PADS的使用将不在此过多说明

――――――――――――――――――

Orcad Capture 为业界公认的原理图软件之一，其接口丰富，可以生成大多数PCB 软件的网络表，有较好的口碑，为大多数公司所接受，出图也比较精美。通常我们使用Orcad 来做原理图，用PADS 来layout，这是大多数人的选择。

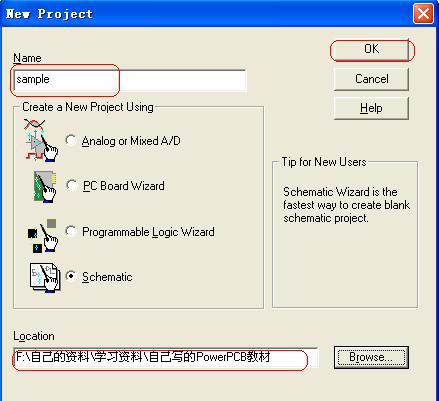

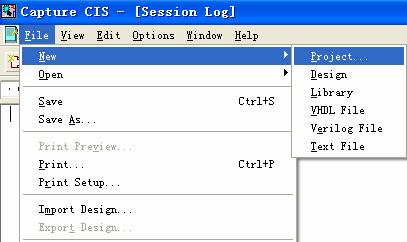

新建一个project

Analog or Mixed 是仿真用的，下面一个是做PCB 的，据说orcad的layoutPlus是世界上最烂的PCB软件，再下是可编程逻辑器件的东东。我们直接选sch，做原理图。

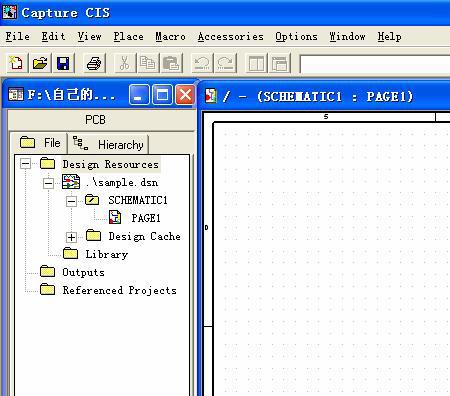

这是完成后的画面，最左边的项目的层次关系，PAGE1 是我们现在正打开着的图纸，design cache下放的是最近使用的元件。

在图纸中按P 放置元件，W绘制导线，这里给出一份快捷键清单

Orcad快捷键清单

同时说明一下Orcad 的库文件，常用的元件在Discrete.olb 里，其他的东西可以搜索，实在没有就自己做了。

按键盘上的 P 进入元件选择

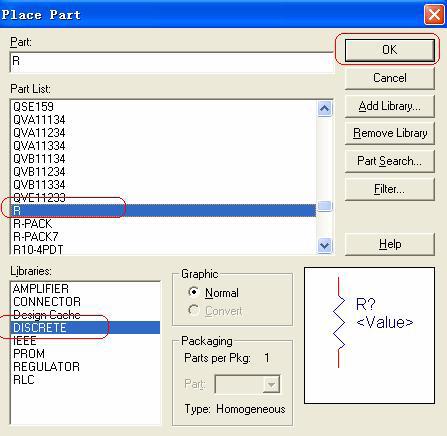

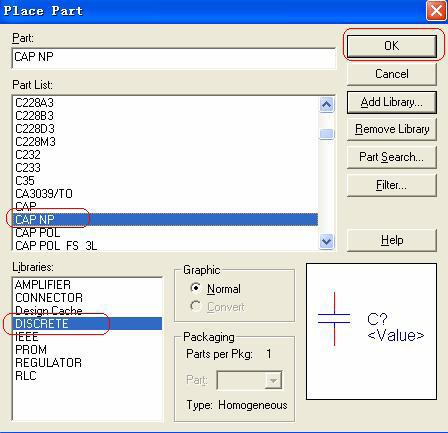

选择合适的库，以及需要的元件 放一个无极性电容

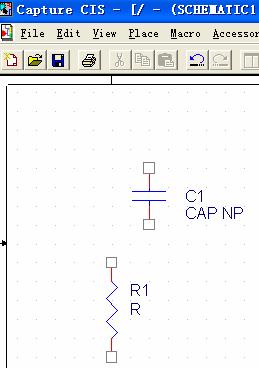

再放一个电阻

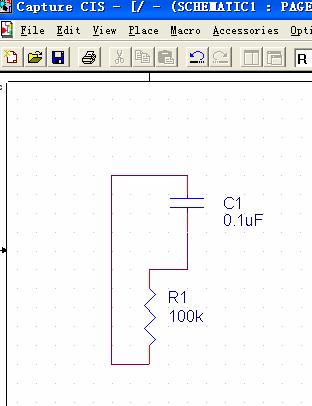

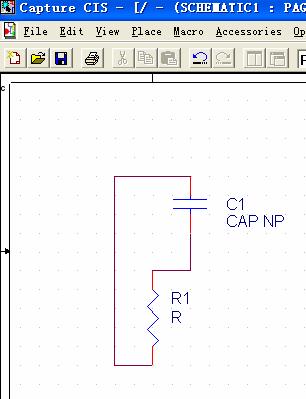

按键盘上的 W 进行连线修改一下元件的 Value

填写封装信息

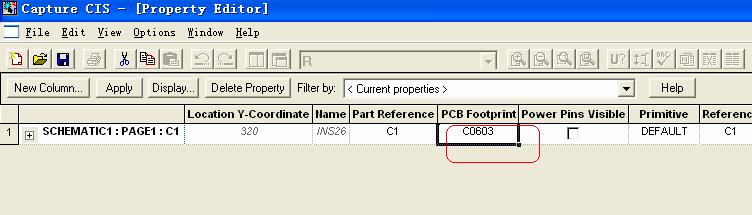

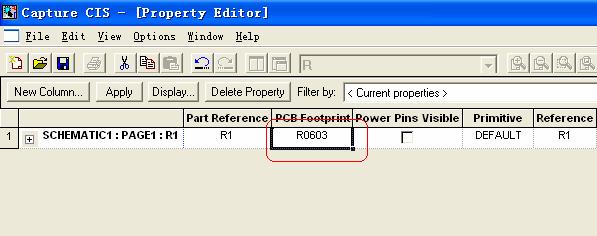

对原理图中某一元件双击，出现了一个属性页，看看这个电阻是怎么填的

需要说明的是，这里的FootPrint 要填写PADS中的PartType。

把另外的元件的封装也都填写上
