我想很多人跟我一样，被ModelSim的后仿真搞的头晕脑胀。为了这个问题，我在网上找了很多的资料，但发现这些资料往往说的不明白。一些步骤被作者有意无意地省略掉，这常常给读者造成不必要的麻烦，所以我决定写下这一篇文章，把这3天我努力的结果拿出来，与大家分享。

首先，我把我用到的软件说明一下。如果你发现根据我的操作，你还是解决不了ModelSim后仿真的问题，那就可能是软件版本的问题。

1， ModelSim Se 6.1b

2， Synplify Pro 7.5.1

3， ISE 5.2i（这个是老了点）

4， WindowsXP（这个应该没有多大的关系）

还有就是我使用的是verilog，我想VHDL的方法与verilog是差不多的，最多也就是在建库方面有点差别而已。

下面的这些方法，是我这3天搞出来的。当然也参考了一些文章。如果谁有更方便的方法，欢迎指出来。我的邮箱是vf1983cs@163.com。有空大家多交流。

一、 为modelsim生成3个库。

首先，介绍一下这三个库。

Simprim_ver:用于布局布线后的仿真。

Unisim_ver :如果要做综合后的仿真，还要编译这个库。

Xilinxcorelib_ver:如果设计中调用了CoreGen产生的核，则还需要编译这个库。

我们要为modelsim生成的是标准库。所谓的标准库就是modelsim运行后，会自动加载的库。不过这方面我还不是很肯定。因为我在后仿真时，还是要为仿真指定库的路径，不然modelsim找不到。

第一步：在modelsim环境下，新建工程，工程的路径与你想把库存储的路径一致。

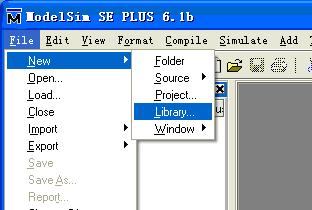

第二步：新建库，库名起作simprim_ver。我们首先就是要建的就是这个库。

第三步：在modelsim的命令栏上，打下如下命令：

vlog -work simprim_ver d:/Xilinx/verilog/src/simprims/*.v

其中的d:/Xilinx是我的Xilinx的安装路径，你把这个改成你的就行了。以下凡是要根据自己系统环境改变的内容，我都会用绿色标出，并加一个下划线。编译完之后，你会发现你的工程文件夹下出现了一个simprim文件夹，里面又有很多个文件夹。这些就是我们要的库了。

第四步：按照上面的方法，编译另外两个库。所需要键入的命令分别如下：

vlog -work unisim_ver d:/Xilinx/verilog/src/unisims/*.v

vlog -work xilinxcorelib_ver d:/Xilinx/verilog/src/XilinxCoreLib/*.v

如果你想要编译的是VHDL的库，你需要建立的库分别是simprim,unisim和xilinxcorelib。这三个库所需要的modelsim指令分别如下：

vcom –work simprim d:Xilinx/VHDL/src/simprims/simprim_Vcomponents.vhd

vcom –work simprim d:Xilinx/VHDL/src/simprims/simprim_Vpackage.vhd

vcom –work simprim d:Xilinx/VHDL/src/simprims/simprim_VITAL.vhd

vcom –work unisim d:Xilinx/VHDL/src/unisims/unisim_VCOMP.vhd

vcom –work unisim d:Xilinx/VHDL/src/unisims/unisim_VPKG.vhd

vcom –work unisim d:Xilinx/VHDL/src/unisims/unisim_VITAL.vhd

vcom –work unisim d:Xilinx/VHDL/src/unisims/unisim_VCFG4K.vhd

vcom –work xilinxcorelib d:Xilinx/VHDL/src/ XilinxCoreLib/*.vhd

关于VHDL方面，我没有实践过，如果有误的话，改一下应该问题也不大。

第五步：把库建好后，接下来的事情就是使它成为modelsim的标准库。这只要修改modelsim安装目录下的modelsim.ini文件就可以了。修改后的内容如下：

[Library]

std = $MODEL_TECH/../std

ieee = $MODEL_TECH/../ieee

verilog = $MODEL_TECH/../verilog

vital2000 = $MODEL_TECH/../vital2000

std_developerskit = $MODEL_TECH/../std_developerskit

synopsys = $MODEL_TECH/../synopsys

modelsim_lib = $MODEL_TECH/../modelsim_lib

simprim_ver = G:/EDA/Xilinx/simprim_ver（库的路径，以下同）

unisim_ver = G:/EDA/Xilinx/unisim_ver

xilinxcorelib_ver = G:/EDA/Xilinx/xilinxcorelib_ver

注意的是，这个文件是只读属性。修改之前要把这个属性去掉。

第六步：关掉工程，重启modelsim。查看这3个库是否在library框里面。

如果你看到了，那么恭喜！你已经完成了第一个大步骤！！接下来，就是在ISE环境下如何用synplify对设计进行综合的方法了。还要说明的是，这一步是一劳永逸的！有了第一次，第二次就不用了。
