练习二. 简单时序逻辑电路的设计

目的：掌握基本时序逻辑电路的实现。

在Verilog HDL中，相对于组合逻辑电路，时序逻辑电路也有规定的表述方式。在可综合的Verilog HDL模型，我们通常使用always块和 @(posedge clk)或 @(negedge clk)的结构来表述时序逻辑。下面是一个1/2分频器的可综合模型。

// half_clk.v:

module half_clk(reset,clk_in,clk_out);

input clk_in,reset;

output clk_out;

reg clk_out;

always @(posedge clk_in)

begin

if(!reset)clk_out=0;

elseclk_out=~clk_out;

end

endmodule

在always块中，被赋值的信号都必须定义为reg型，这是由时序逻辑电路的特点所决定的。对于reg型数据，如果未对它进行赋值，仿真工具会认为它是不定态。为了能正确地观察到仿真结果，在可综合风格的模块中我们通常定义一个复位信号reset，当reset为低电平时，对电路中的寄存器进行复位。

测试模块的源代码：

//-------------------clk_Top.v -----------------------------

`timescale 1ns/100ps

`define clk_cycle 50

module clk_Top.v

reg clk,reset;

wire clk_out;

always#`clk_cycleclk = ~clk;

initial

begin

clk = 0;

reset = 1;

#100 reset = 0;

#100 reset = 1;

#10000 $stop;

end

half_clk half_clk(.reset(reset),.clk_in(clk),.clk_out(clk_out));

endmodule

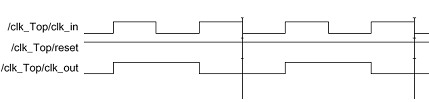

仿真波形：

练习：依然作clk_in的二分频clk_out，要求输出与上例的输出正好反相。编写测试模块，给出仿真波形
