（主要是针对POWERLOGIC）

由于本人最近要用POWERLOGIC画原理图，发现PADS2005中的POWERLOGIC存在不少的问题！

二、 两个版本都延续了线终端的功能这个方面已经和ORCAD相同，这样可以简化图纸，不用一一去相连起来，只要在一张图相同的网络就可自动的连接，大大的减少了工作量！

三、 下面的就是最大的缺点（个人认为）

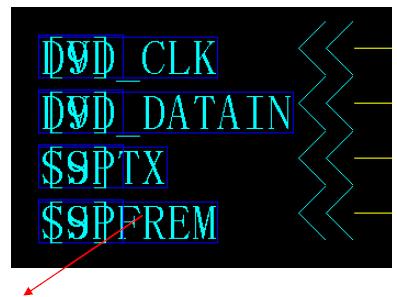

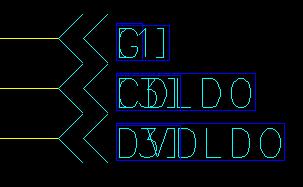

在加了分页符合，后面显示的页不能像ORCAD那样好好的显示这样你要想把它分开可不容易呀！图少可以不用写显示页，但图多一定要写，这样可就很麻烦了！不知道有没有哪位能够有好的办法指点一下！

我现在的方法是这样的！

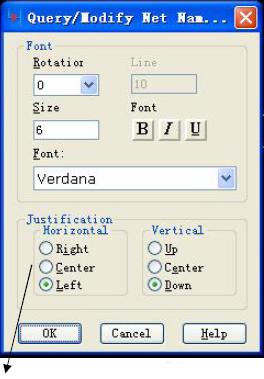

选中这个网络名！按CTRL+Q，出现：

点击这里RIGHT或者CENTER按OK就可以分别挪开了！不知道各位有没有什么好的方法！

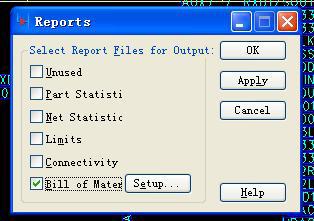

四：还有一个就是2005（2004没有）中的BUG，在输出BOM时，

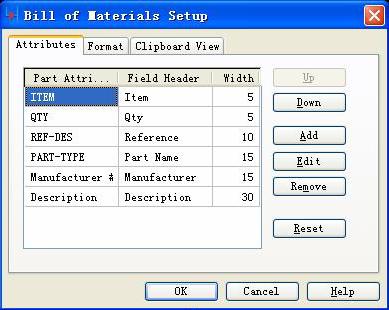

如果按后面的SETUP出现如下：

如果你想表中的内容进行修改后按OK

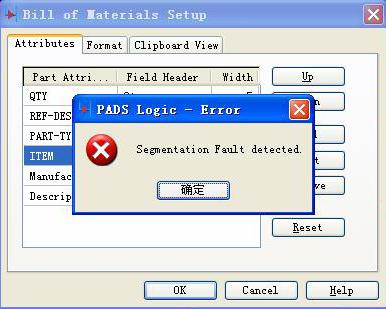

就会报错如下图：

点确定就会退出程序！也就是说不能修改BOM的选项！而在SP2的版本上已经修改！不会出现这样的问题了！

五：还有一个问题，本来我认为，是POWERLOGIC的优点，但是不知道为什么在SP2的版本却取消了！

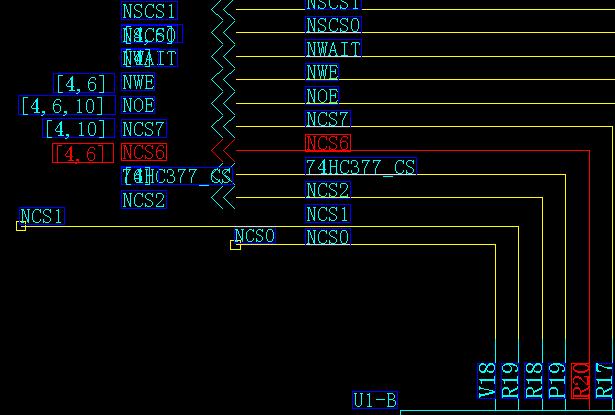

如果我们选择NCS6这个网络，由于图比较多，我们要查看还要哪一张有这个网络，我们只需这样！

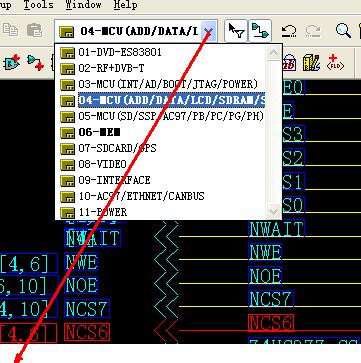

点击上面的下拉菜单，就可以看到在06张（用黑体表示）有同样的网络名，这样我认为是很好的设计，

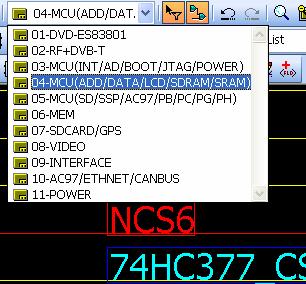

但在SP2中，就取消了，不知道为什么。

选择同样的网络却得不到相同的效果，这对于我们找相同的网络增加了难度！

由于本人用这个POWERLOGIC时间不长，如果有错误，请指点！

联系方法：qq:3005626

email:happyxt@gmail.com
