4.5调入、运行Sensitivity工具

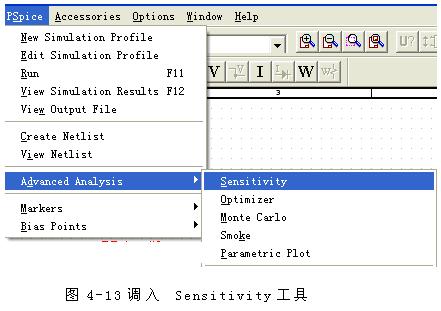

调入 Sensitivity工具的方法如图4-13所示。

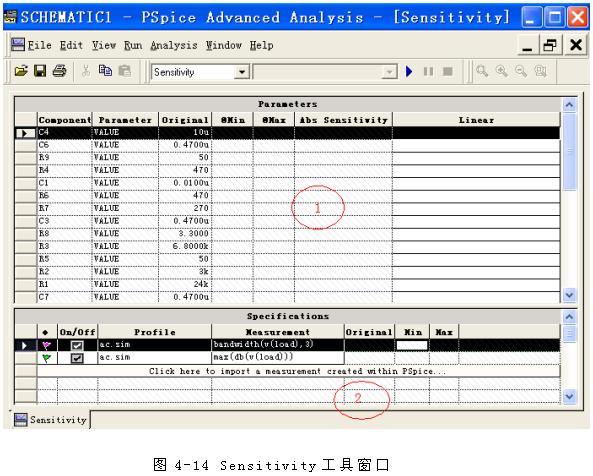

运行Sensitivity则出现Sensitivity工具窗口如图4-14所示。

图中，①区为Parameters元件数据显示区，此时尚未运行Sensitivity，所以只有标称值一列有数据。②区为电路特性函数(Specifications)调整区。先介绍②区。

4.5.1电路特性函数（Specification）调整区

由于用标准PSpice对电路特性函数作过严密准确的分析，结果显示理想，所以一般不要轻易改动。

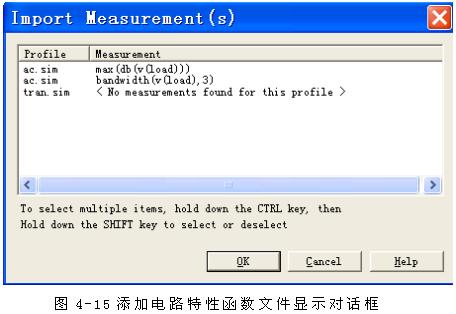

为该区标志；为添加电路特性函数文件。光标指向该文件并单击它，出现已调用过的Max和Bandwidth电路特性函数如图4-15所示。

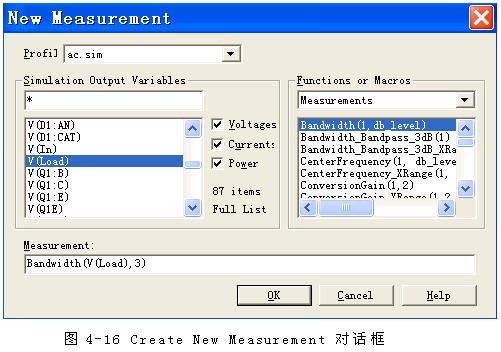

对于需要选用未列在Import Measurement(s)对话框中的电路特性函数，可以执行Analysis/Sensitivity/Create New Measurement子命令，添加相应的电路特性函数，如图4-16所示。

注解：执行该子命令，与单击“”所在行的文件添加电路特性函数作用相同。

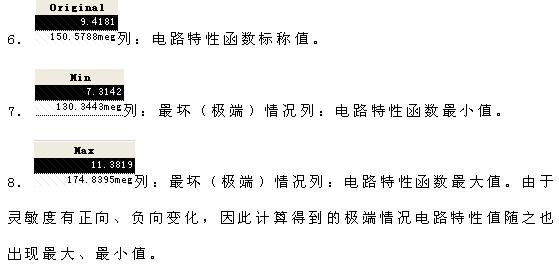

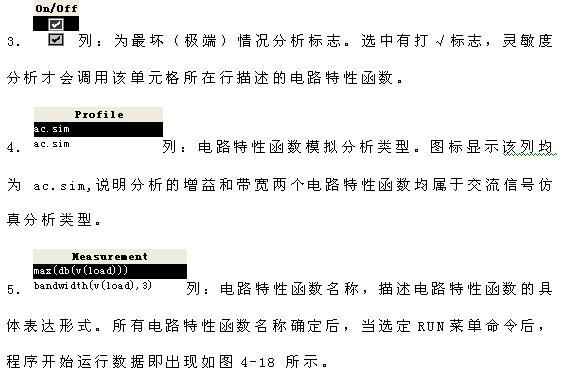

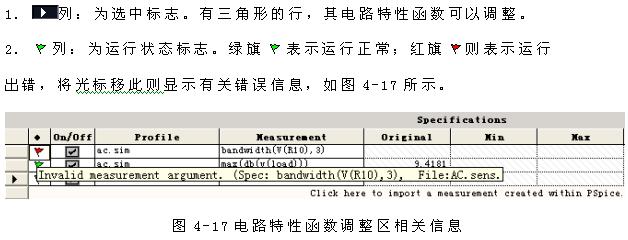

下面将分别介绍Sensitivity工具窗中电路特性函数调整区表格各列功能、用法：

4.5.2 Parameter元件数据区

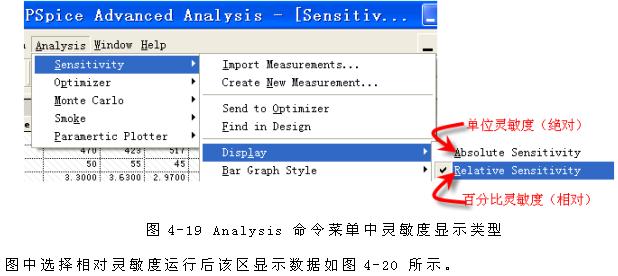

先选定选择百分比（相对）、单位（绝对）灵敏度，具体操作如图4-19所示。

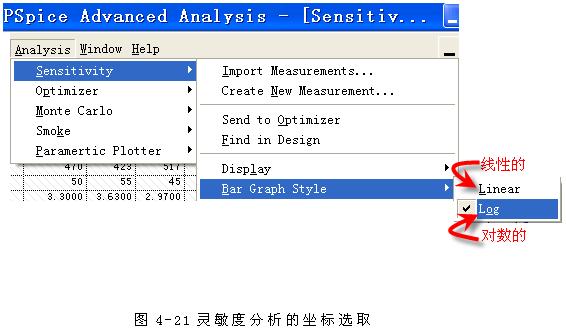

其次还要确定灵敏度大小比较时所用坐标是采用线性（Linear）比例的还是采用对数（Log）比例的，具体操作如图4-21 所示。

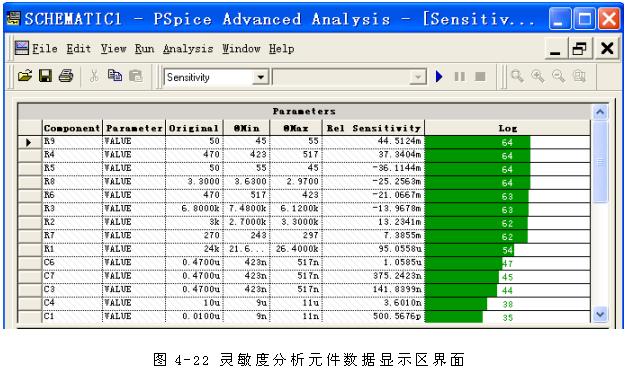

以上各部分准备的越细致，后面的出现问题的几率就越少。对于灵敏度分析类型和坐标系的选取同样可以在Parameters表格区的快捷菜单中执行相应的子命令程序，这与执行Analysis命令下的相关子命令程序的作用是一致的。再看元件数据区如图4-22所示。

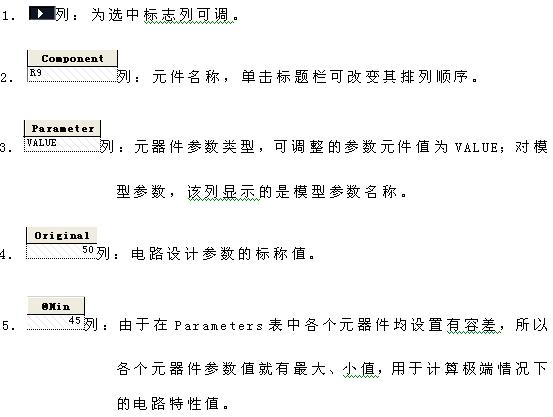

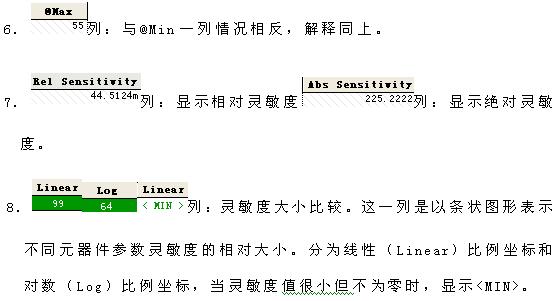

从图4-22可以看出中共分为8列，下面将分别介绍Sensitivity工具窗中元件数据显示区表格各列功能、用法：

4.6 灵敏度结果的分析

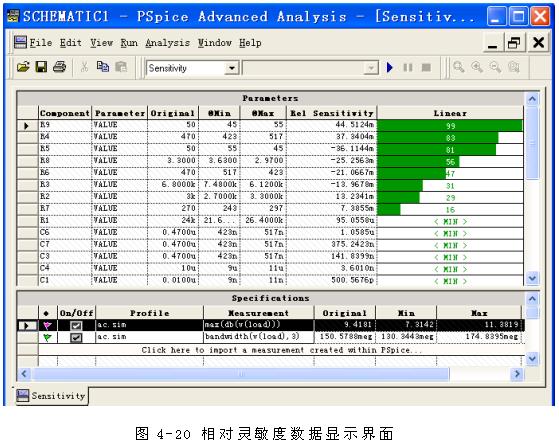

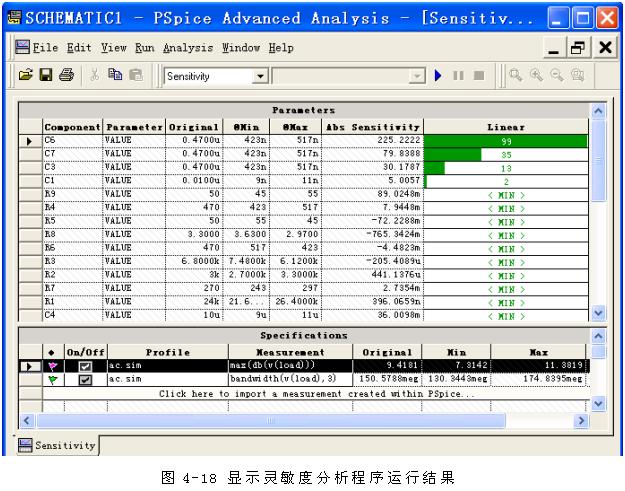

Sensitivity工具运行后，可以在如图4-20所示的Sensitivity工具窗口查看相关的显示信息。分析Sensitivity工具运行结果。在此基础上，修改元器件参数设置，改进电路设计，并把生成的灵敏度信息结果传送给其他优化工具。

1.修改最灵敏的元器件参数

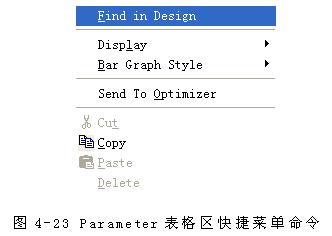

在Sensitivity工具窗口的Parameter表格区选中一个元器件名称，单击右键在出现的快捷菜单中，执行Find in Design子命令，将使电路图中该元器件处于选中状态，同时窗口切换为电路图绘制软件Capture窗口。在电路图中查找最灵敏的元器件，并修改它们的参数值大小，更好的适应电路设计要求。如图4-23所示。

注解说明：在Sensitivity工具窗口还可以执行Analysis/Sensitivity/Find in Design子命令，其功能作用与执行快捷菜单中的Find in Design子命令相同。

2.设置好的灵敏度信息结果传送给其他优化工具

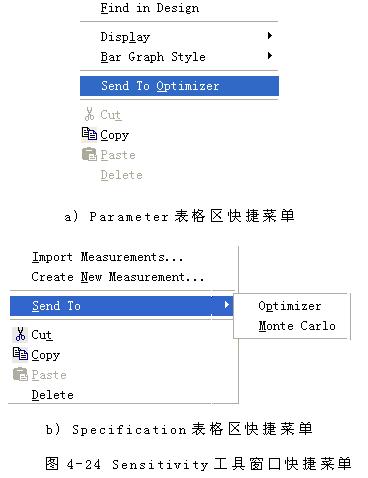

在Sensitivity工具窗口的Parameter表格区选中要进行优化设计的元器件名称，单击右键在出现的快捷菜单中，执行Send to Optimizer把元器件参数发送给Optimizer工具，进行元器件参数的优化设计分析。如图4-24a所示。

同样,在Sensitivity工具窗口的Specification表格区选中要进行优化设计的电路特性函数名称，单击右键在出现的快捷菜单中，执行Send to 子命令把元器件参数发送给Optimizer/Monte Carlo工具。如图4-24b所示。

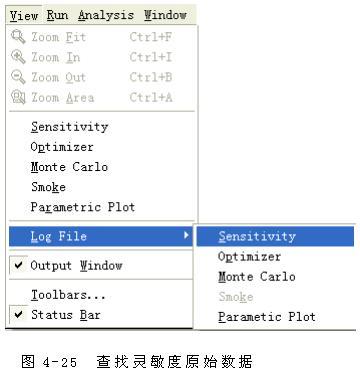

若要查看灵敏度原始数据只要按如图4-25所示，在灵敏度分析窗口按下如图4-22所示命令即可调出Sensitivity分析结果清单。

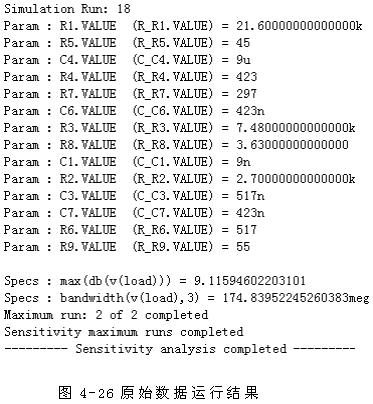

调出的原始数据如图4-26所示，图中显示最后第18次运行结果。

4.7本章小结

本章在介绍灵敏度分析基本概念（定义、重要性等）的基础上重点介绍了如何使用Sensitivity工具对电路进行灵敏度分析。OrCAD10.3版本PSpice–AA中的Sensitivity工具可以对多种电路特性进行直流、交流和瞬态灵敏度分析。解决了早先版本中只局限于作直流灵敏度分析的问题。针对电路中不同的元器件特性可以透过Sensitivity分析找出最关键的元器件。这些最关键的元器件既指出容差类型及其参数值的大小又可作为Optimizer/Monte Carlo的候选角色。同时也可以指出影响较小的关键元器件，在不影响设计的效率或品质率的前提下，做出较好选择，减少成本。

在Sensitivity工具窗口的Parameters及Specifications表格区可以查看相应的分析结果。

• 1. Parameter表格区每个列的内容会随Specification 表格区里所指到的特性值，去显示对应的结果。Parameter 表格区行的内容显示组件的参数，在列里显示参数值及原始数据值等内容，并在Parameter 表格区里用长条图显示，可以很容易的对比哪个组件对电路特性最敏感，并对此字段可做最大、小排序。
• 2. Specification 表格区能够显示并启动Measurements(特性值)、仿真类型及最坏情况下的最大与最小值。在Specification表格区所指到的特性值，相应的会显示最坏情况下计算出来的最大值与最小值和随着Parameter表格区里的组件参数所计算相对或绝对灵敏度。

综上所述，清晰可见灵敏度分析既是参数优化设计的前提和基础，又是容差分析的基础。
