本文只是简单介绍一下初学者如何用Proteus 6 Professional来仿真AVR单片机，至于Proteus 6 Professional 的其他功能在这里暂不做介绍，有兴趣的请参看Proteus 6 Professional的英文帮助文档。

一、Proteus 6 Professional 简介

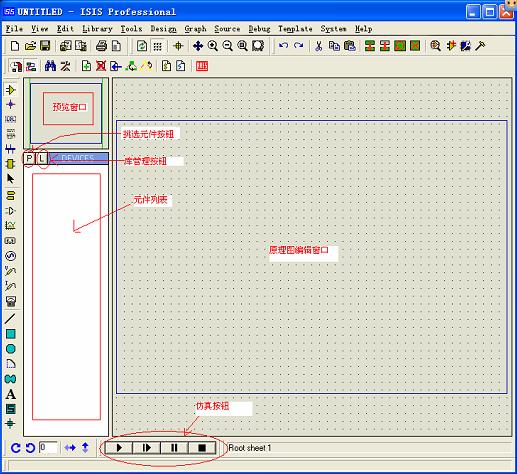

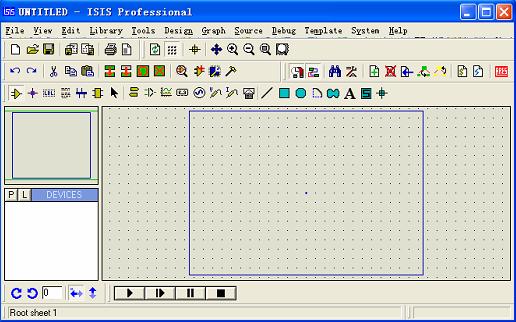

Proteus 6 Professional的窗口界面：

先简单介绍各部分的作用：

1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。同时，它的操作是不同于常用的 WINDOWS应用程序的，正确的操作是：中键放缩原理图；左键放置元件；右键选择元件；双击右键删除元件；先右键后左键编辑元件属性；先右键后左键拖动元件；连线用左键，删除用右键。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：

主要模型（Main Modes）：

1* 选择元件（components）（默认选择的）

2* 放置连接点（交叉点）

3* 标签（用总线时用到）

4* 文本

5* 用于绘制总线

6* 用于放置子电路

7* 用于即时编辑元件（用法：先单击该图标再单击要修改的元件）

配件（Gadgets）：

1* 终端接口（terminals），有VCC、地、输出、输入等接口

2* 器件引脚

3* 仿真图表（graph）

4* 录音机

5* 信号发生器（generators）

6* 电压探针

7* 电流探针

8* 虚拟仪表，有示波器等

2D图形（2D Graphics）：

这个不想介绍了。

4．元件列表（The Object Selector）：

用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等。举例，当你选择“元件

（components）”，单击“P”按钮会打开挑选元件对话框，选择了一个元件后（按了“OK”），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。

5．方向工具栏（Orientation Toolbar）：

旋转：旋转角度只能是90的整数倍。

翻转：完成水平翻转和垂直翻转。

使用方法：先右键单击元件，再点击（左击）相应的旋转图标。

6．仿真工具栏

仿真控制按钮

1* 运行

2* 单步运行

3* 暂停

4* 停止

二、AVR 单片机的仿真实例

本例是实现AVR驱动LCD1602，并用示波器监测数据线。

开始前先要准备好仿真文件，就是用编译器编译连接产生的调试或下载文件，不同编译器产生的文件格式是不同的，如ICC是COF、IAR是D90。Proteus 6 Professional 支持的有 COF、D90、HEX 等，本例用的是：lcd_C.hex。

开始了！！！！！

运行Proteus 6 Professional（ISIS6 Professional）

出现下面窗口：

1．放置元件：

本例要用到的元件有：ATMEGA16、LM016L（LCD1602）、“地“、示波器。

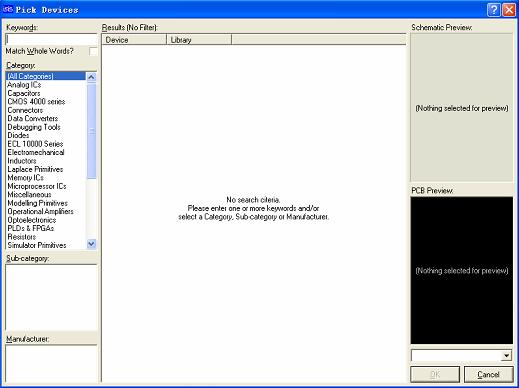

单击“P”按钮，出现挑选元件对话框

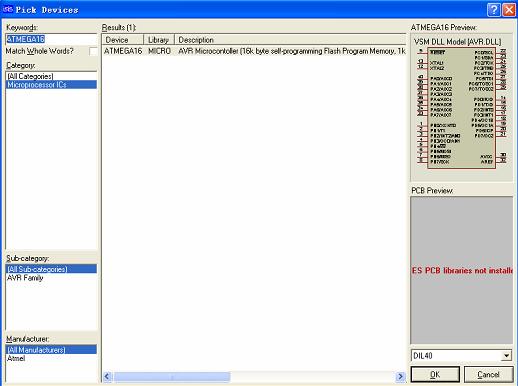

在对话框的KEYWORDS中输入ATMEGA16，得到以下结果：

单击OK，关闭对话框，这时元件列表中列出 ATMEGA16，同样找出LM016L。

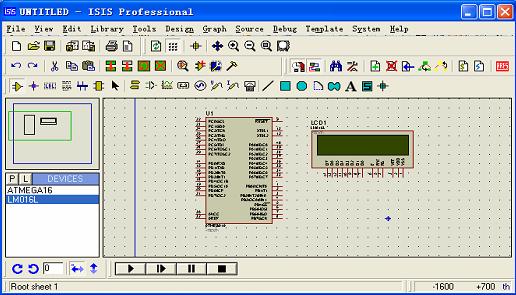

最终结果：

左键选取ATMEGA16，在原理图编辑窗口中单击左键，这样ATMEGA16 就被放到原理图编辑窗口中了。同样放置LM016L。

添加“地”：左键选择模型选择工具栏中的图标，出现：

左键选择 GROUND，并在原理图编辑窗口中左击，这样“地”就被放置到原理图编辑窗口中了。

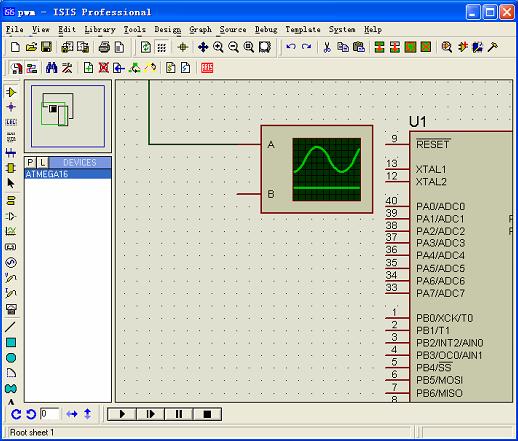

添加示波器：左键选择模型选择工具栏中的图标，出现：

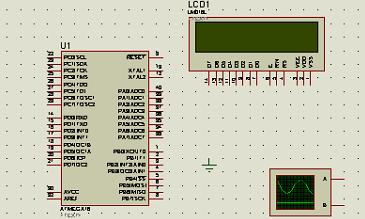

左键选择 OSCILLOSCOPE，并在原理图编辑窗口中左击，这样示波器就被放置到原理图编辑窗口中了。

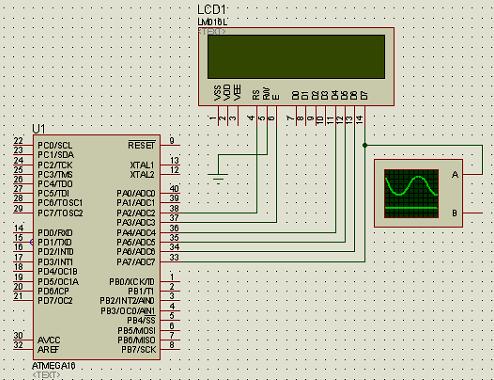

2．连线

AVR、LCD 的VSS、VDD、VEE 不需连接，默认VSS=0V、VDD=5V、VEE= -5V、GND=0V

3．添加仿真文件

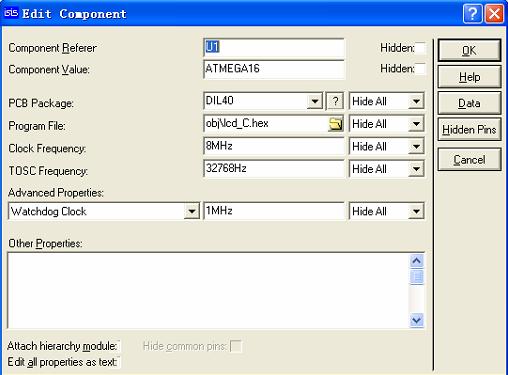

先右键ATMEGA16 再左键，出现

在 Program File 中单击出现文件浏览对话框，找到 lcd_C.hex 文件，单击确定完成添加文件，在Clock Frequency中把频率改为8MHz，单击OK 退出。

4．仿真

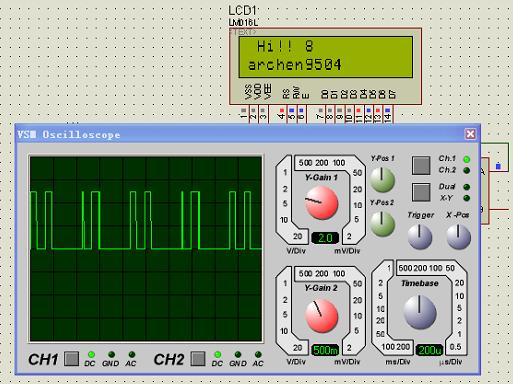

单击开始仿真。

说明：红色代表高电平，兰色代表低电平，灰色代表不确定电平（floating）。如果是用COF文件格式，运行时，在 Debug菜单中可以查看AVR的相关资源。
