我们在调试完Nios II系统后，接下来的工作就是要把程序固化到NOR Flash（以下简称Flash）中，让其上电后自动运行。但是这又该如何做呢？我想大家一定会想到使用Nios的Flash Programmer。没错，就是用它。不过，Flash Programmer也不是随便拿来就能用的，如果设置不正确，照样无法使用。闲话少说，follow me。

说明：设置Flash的方法和Nios II的版本有直接关系。这里只以Quartus II 6.0和Nios II 6.0为例。

Step 1

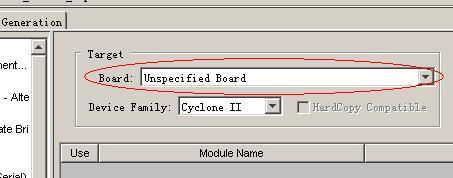

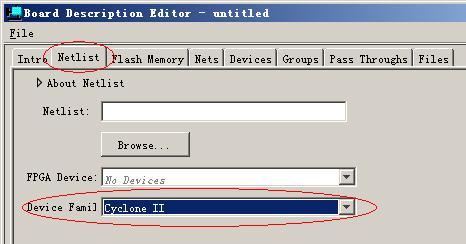

刚打开SOPC时，Target Board默认是Unspecified Board。如果要将Nios程序下载到Flash或EPCS中，我们就要自定义目标板。单击SOPC Builder的File-->New Board Description…。选择Netlist框。在Device Family栏中选择正确的FPGA系列。

Step 2

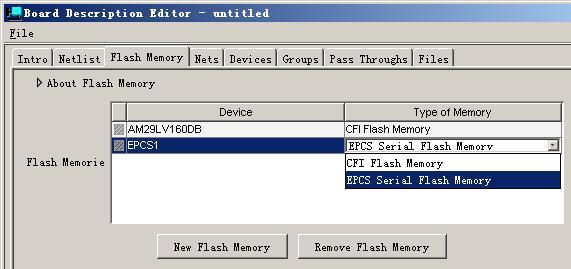

选择Flash Memory框。单击New Flash Memory，并输入正确的型号和类型。

Step 3

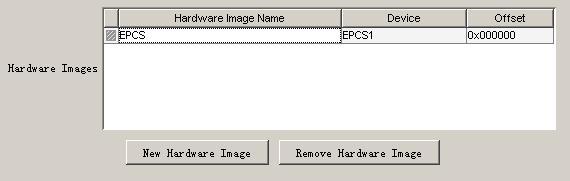

单击New Hardware Image，指定FPGA硬件配置程序的存储位置。一般选择EPCS器件。如果设置为Flash器件，需要有相应的外部器件（CPLD）配合使用。

Step 4

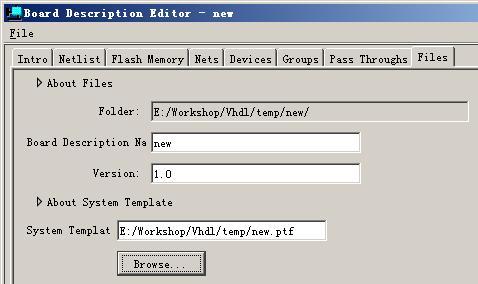

选择Files框。输入Board Description Name、Version和System Template。最后单击Finish…。将Unspecified Board改为刚建的Target Board。

Step 5

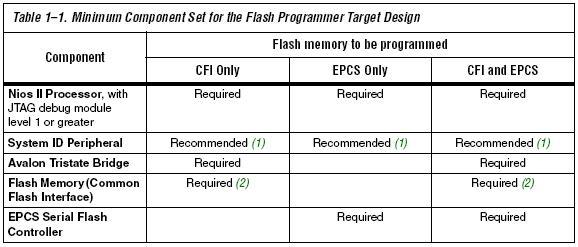

向SOPC中添加组件，分配Base Address和IRQ。注意：

（a）Flash地址应从0地址开始。

（b）Nios处理器的JTAG debug module应选择level 1或更高级别。

（c）如果要将NIios程序下载到EPCS中，还要添加EPCS Serial Flash Controller。

Step 6

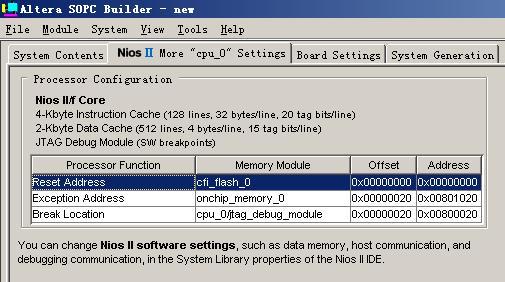

在Nios II More “cpu_0” Settings中设置复位地址和异常地址。如果Nios程序下载到Flash中，则复位到cfi_flash_0，如果下载到EPCS中，则复位到epcs_controller。

Step 7

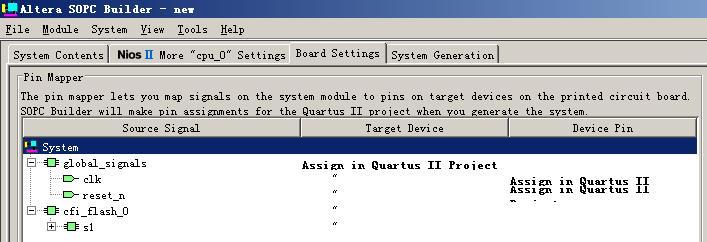

在Board Settings中，将Target Device和Device Pins设置为Assign in Quartus II Project。

Step 8

SOPC系统生成+Quartus全编译+下载。过程略。

Step 9

打开Nios II IDE。程序调试正常后，单击菜单Tools-->Flash Programmer…。选中Program FPGA configuration data into hardware-image region of flash memory，选择FPGA硬件配置程序的下载位置。单击Program Flash。

End。
