3.7电源

LDO(Low Dropout)属于DC/DC变换器中的降压变换器，它具有低成本、低噪声、低功耗等突出优点，另外它所需要的外围器件也很少，通常只有 1~2 个旁路电容。

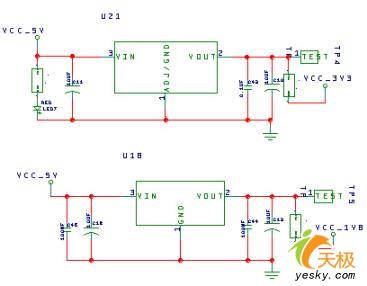

在电路板上我们分别用两个LDO来实现5V向3.3V（存储接口电平）和1.8V（ARM内核电平）的转换。

up监控电路采用MAX708芯片，提供上电、掉电以及降压情况下的复位输出及低电平有效的人工复位输出：

3.8其它

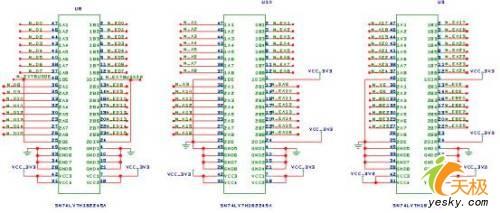

SN74LVTH62245A提供总线驱动和缓冲能力：

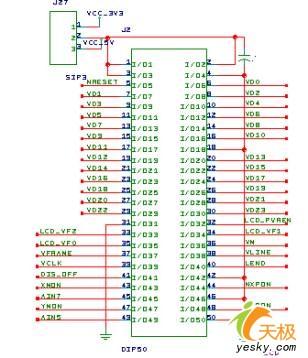

S3C2410A集成LCD液晶显示器控制电路，外部引出接口：

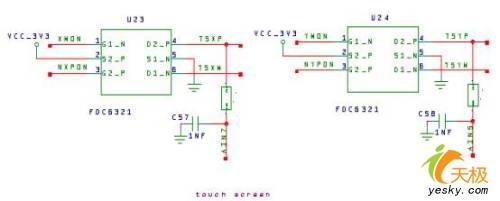

触摸屏有电阻式、电容式等，其本质是一种将手指在屏幕上的触点位置转化为电信号的传感器。手指触到屏幕，引起触点位置电阻或电容的变化，再通过检测这一电性变化，从而获得手指的坐标位置。通过S3C2410A集成的AD功能，完成电信号向屏幕坐标的转化，触摸屏接口如下：

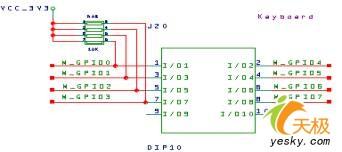

键盘则直接利用CPU的可编程I/O口，若连接 mxn键盘，则需要m+n个可编程I/O口，由软件实现键盘扫描，识别按键：

3.9整体架构

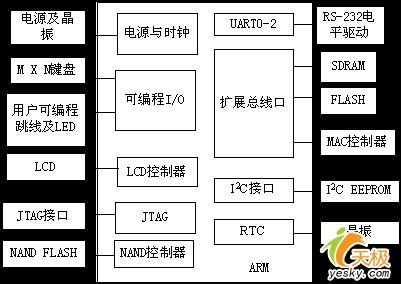

下图呈现了ARM处理器及外围电路的整体设计框架：

4.小结

本章讲解了基于S3C2410A ARM处理器电路板硬件设计的基本组成，为后续各章提供了总体性的准备工作。
