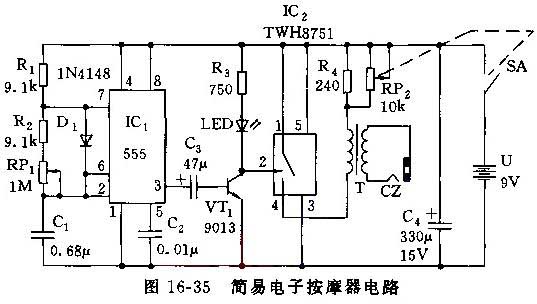

本电路由555振荡器和功放驱动级组成，如图16-35所示。

555和R1、R2、RP1、C1等组成一个多谐振蔼器，其频率可通过RP1调节，即

f=1.44/(R1+R2+RP1)C1

图示参数给出的频率范围为2 -106Hz。

555输出的低频脉冲经VT1反相加至IC2的输入端，经功率放大驱动脉冲变压器T，其次级的CZ插口接按摩器的金属板电极，对人体劳损部位进行按摩或保健。LED与振蔼频率同步发出指示光。RP1用以调节频率，RP2调节按摩强度；SA采用带开关的螺旋式电位器。
