发光二极管基础知识

2012-09-25

红尘客

发光二极管基础知识

发光二极管根据其材料不同，可发也红，黄，绿，蓝等光。其伏安特性与普通二极管相似，不过，其导通大于1V，同时其发光亮度随通过的正向电流增大而增强，工作电流为几个毫安到几十毫安，普通这度的发光二极管，典型工作电流为10mA。发光二极管的反向击穿电压很低，一般大于5V，但为工作可靠，应使其工作在5V以下。

由于其工作时电流不能太大，所以常常在电路路串个限流电阻，之所双叫限流电阻，是因为它两端的电压在正常工作时变化很小，也就是说其本是稳定的，而电流变化就大得多。所以要限制其电流。

普通发光二极管的主要特性

普通发光二极管的主要特性
颜色	波长/nm	基本材料	正向压降/V
红外	900	砷化镓	1.3-1.5
红	655	磷砷化镓	1.6-1.8
黄	583	磷砷化镓	2.0-2.2
绿	565	磷化镓	2.2-2.4

颜色

波长/nm

基本材料

正向压降/V

红外

900

砷化镓

1.3-1.5

红

655

磷砷化镓

1.6-1.8

黄

583

磷砷化镓

2.0-2.2

绿

565

磷化镓

2.2-2.4

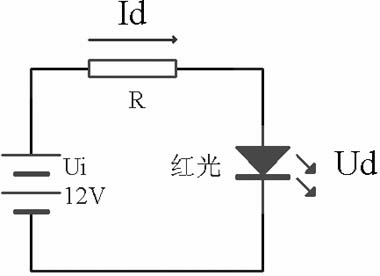

例:如下图,求R

初学者往往不明白，仅仅给一个值怎么计算，其实这儿隐藏了两个值，这两个值是经验值，一个是发光二极管的正常发光电流Id，一个是发光二极管正常发光时两端的电压Ud,不同的发光管，这个值的变化比较大，但同一种发光二极管，变化很小，因此我们认为同一种发光二极管两端的电压基本不变，这儿根据普通红色发光二极管取Ud=1.8V,取Id=10mA(当然也可以根据情况取其它值)，这就可以算出：

解:

由于1020Ω是非标准电阻,因此取R=1KΩ
