有人问:IC烧录能不能也作一个教学呢?

木村豆桃哉在想...用LEAPER-48万用烧录器

1.把手往下扳

2.把IC放上去

3.关上把手

4.选择IC厂牌/编号

5.载入HEX档

6.按下烧录

7.等PASS出现就好了

为什么要教学呢???

所以...应该是没有万用烧录器的话要怎麽办呢?所以木村豆桃哉决定要来试试看,那个烧录器的电路是真还是假.如果不能用的话,不是发佈了错误讯息害人了吗?

但是又想...有万用烧录器可以用,为什麽要再做一个烧录器呢?超级矛盾~

好奇嘛,做了一个试试看呗...

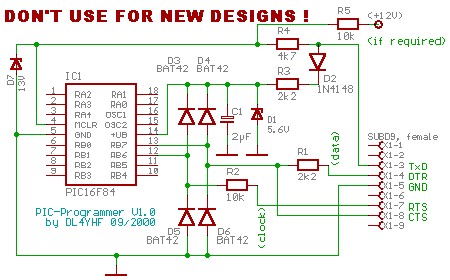

上网看了原版的线路图...头都晕了@_@

原图烧12F629还要修改...

再找找其他简单一点的图吧

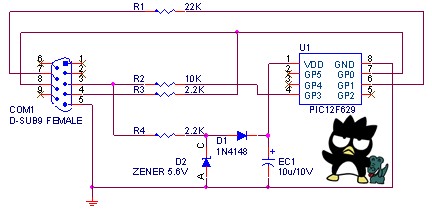

在网路上找到一个用Zenerdiode的图

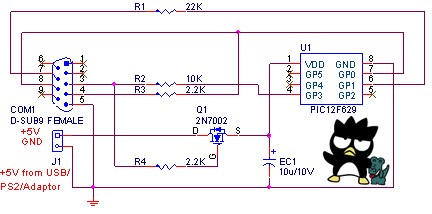

还有一个用USB/PS2/变压器外部供电的图

就用Zenerdiode的图来做吧

工具:斜口钳、电烙铁、焊锡、有RS-232的PC一台

零件:MicrochipPIC12F629、IC脚座、RS-232D-Sub9pin母头、1N4148、Zener5.6V、10uF/10V、10K、22K、2.2K*2、万用洞洞板、热缩套管、OK线

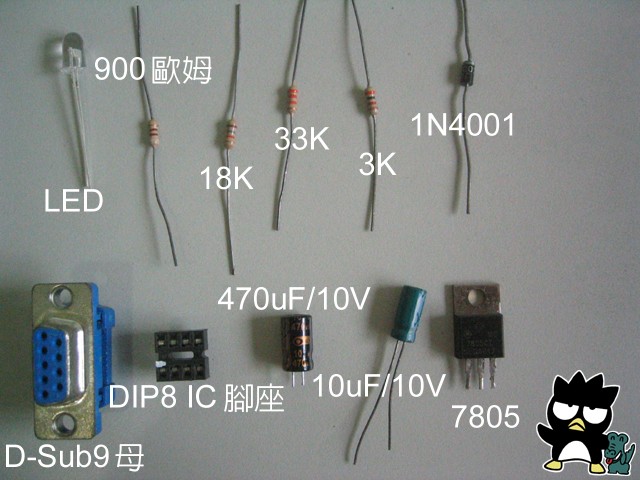

找了一下手上的废零件...并没有Zener...只找到这一些旧零件

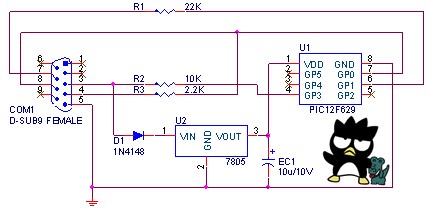

所以改了一下线路图:

零件也改了,用7805代替Zener:

零件:MicrochipPIC12F629、IC脚座、RS-232D-Sub9pin母头、1N4001(代1N4148)、10uF/10V、18K(代10K)、33K(代22K)、3K(代2.2K)、热缩套管、OK线

连洞洞板也没有...算了...搭空桥.依照线路图开工吧

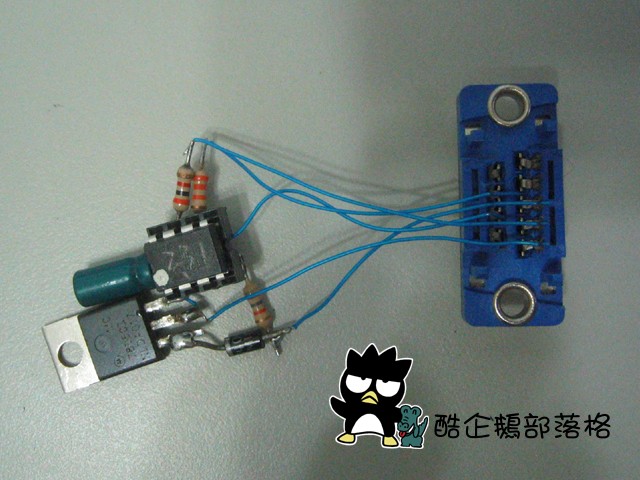

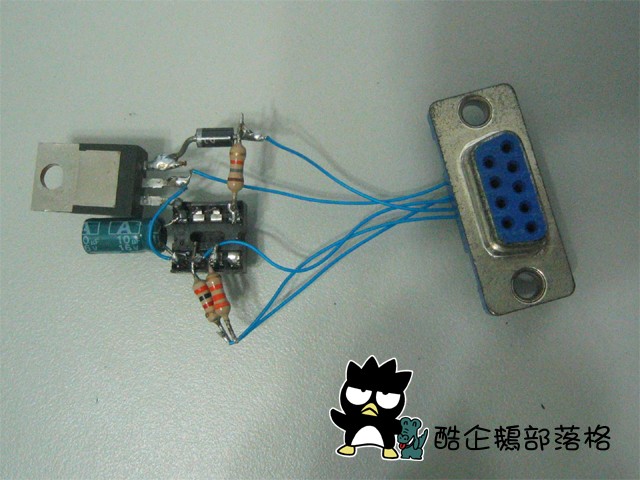

纯手工打造的烧录器:

不好看但是可以用就好了...

首先必须下载烧录程式WinPIC（本站有下载，找找吧）

进去后看下面有一个Download那边可以下载

下载完开始安装了~基本上.下一步按到完成就对了.

安装完毕把刚刚做好那的东西装上电脑的RS-232.开始烧吧!!

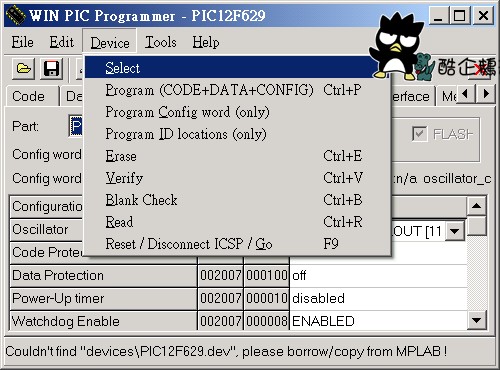

1.设定IC型号,按Device--Select

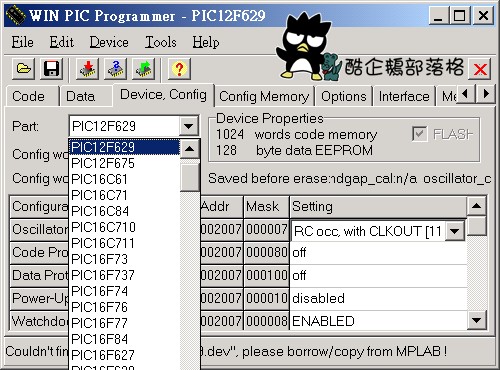

2.选PIC12F629

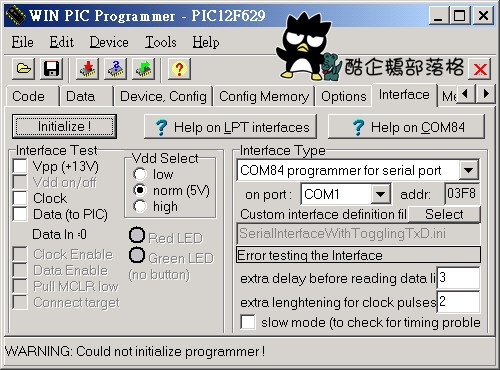

3.点Interface设定烧录器介面

类型设定COM84....;Port看你插在COM1还是COM2要设好,其他的不用动

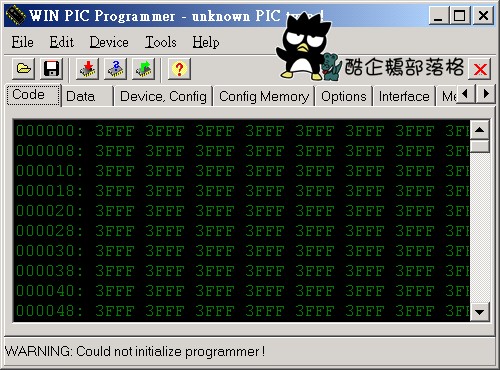

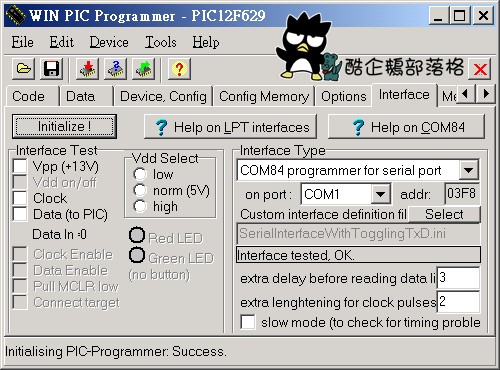

4.按一下Initialize看看有没有动作...

测试OK,初始化成功!

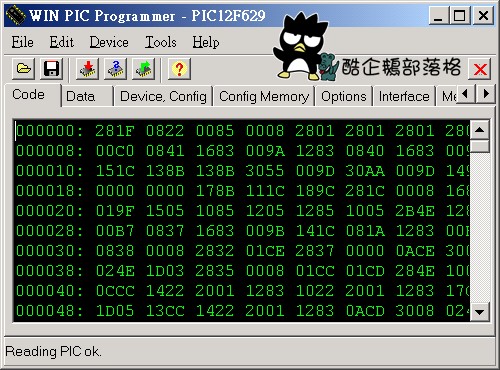

5.按IC+绿色箭头(ReadDevice)读IC看看,果然可以读到之前烧录V2.31的资料..成功一半了.
