该声控器是装在录音机中，可使录音在声音的控，制下自动进行。有声音时录音开始。无声音时5秒左右

自动停机。这样，当进行间歇录音时，可不致使磁带无，声空录。 字串8

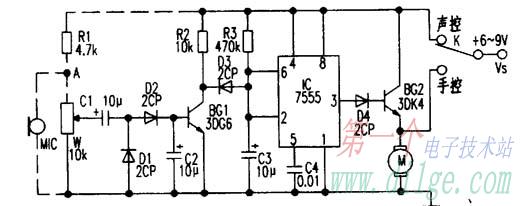

电路如图所示。blIC是话筒，M是录音机电机，K，是“声控”自动录音与“手控”录音功能选择开关。集成块7555构成延时电路。在无声音时，MIC无信号，BGl截止，D3也截止，，C3被充电至电源电压，7555输出低电平，BG2截止，电·机M处于静止状态，这时不录音。 ．当有声音时，MIC输出音频电压，经C1、D1、D2、’C2组成的倍压整流电路整流后使BGl导通，C3通D3、BGl放电，于是7555输出翻转为高电平，BG2导通，电机M转动，自动进入录音状态。如果录音声有间断。则BGl截止，电源通过B3对C3充电，延时约5秒，7555输出低电平，BG2截止，电机停转，录音停止。声音恢复后录音机又自动进入录音状态。
