        ;; AT89C2051时钟程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ; 定时器T0、T1溢出周期为50MS，T0为秒计数用， T1为调整时闪烁用，
        ; P3.7为调整按钮，P1口 为字符输出口，采用共阳显示管。
        ; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 中断入口程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

        ORG 0000H      ;程序执行开始地址
        LJMP START     ;跳到标号START执行
        ORG 0003H      ;外中断0中断程序入口
        RETI           ;外中断0中断返回
        ORG 000BH      ;定时器T0中断程序入口
        LJMP INTT0     ;跳至INTTO执行
        ORG 0013H      ;外中断1中断程序入口
        RETI           ;外中断1中断返回
        ORG 001BH      ;定时器T1中断程序入口
        LJMP INTT1     ;跳至INTT1执行
        ORG 0023H      ;串行中断程序入口地址
        RETI           ;串行中断程序返回

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 主 程 序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
START:  MOV R0,#70H    ;清70H-7AH共11个内存单元
        MOV R7,#0BH
CLEARDISP:

        MOV @R0,#00H
        INC R0
        DJNZ R7,CLEARDISP
        MOV 20H,#00H   ;清20H（标志用）
        MOV 7AH,#0AH   ;放入"熄灭符"数据
        MOV TMOD,#11H  ;设T0、T1为16位定时器
        MOV TL0,#0B0H  ;50MS定时初值（T0计时用）
        MOV TH0,#3CH   ;50MS定时初值
        MOV TL1,#0B0H  ;50MS定时初值（T1闪烁定时用）
        MOV TH1,#3CH   ;50MS定时初值
        SETB EA        ;总中断开放
        SETB ET0       ;允许T0中断
        SETB TR0       ;开启T0定时器
        MOV R4,#14H    ;1秒定时用初值（50MS×20）
START1: LCALL DISPLAY  ;调用显示子程序
        JNB P3.7,SETMM1;P3.7口为0时转时间调整程序
        SJMP START1    ;P3.7口为1时跳回START1
SETMM1: LJMP SETMM     ;转到时间调整程序SETMM

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 1秒计时程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;T0中断服务程序
INTT0:  PUSH ACC       ;累加器入栈保护
        PUSH PSW       ;状态字入栈保护
        CLR ET0        ;关T0中断允许
        CLR TR0        ;关闭定时器T0
        MOV A,#0B7H    ;中断响应时间同步修正
        ADD A,TL0      ;低8位初值修正
        MOV TL0,A      ;重装初值（低8位修正值）
        MOV A,#3CH     ;高8位初值修正
        ADDC A,TH0
        MOV TH0,A      ;重装初值（高8位修正值）
        SETB TR0       ;开启定时器T0
        DJNZ R4, OUTT0 ;20次中断未到中断退出
ADDSS:  MOV R4,#14H    ;20次中断到（1秒）重赋初值
        MOV R0,#71H    ;指向秒计时单元（71H-72H）
        ACALL ADD1     ;调用加1程序（加1秒操作）
        MOV A,R3       ;秒数据放入A（R3为2位十进制数组合）
        CLR C          ;清进位标志
        CJNE A,#60H,ADDMM
ADDMM:  JC OUTT0       ;小于60秒时中断退出
        ACALL CLR0     ;大于或等于60秒时对秒计时单元清0
        MOV R0,#77H    ;指向分计时单元（76H-77H）
        ACALL ADD1     ;分计时单元加1分钟
        MOV A,R3       ;分数据放入A
        CLR C          ;清进位标志
        CJNE A,#60H,ADDHH
ADDHH:  JC OUTT0       ;小于60分时中断退出
        ACALL CLR0     ;大于或等于60分时分计时单元清0
        MOV R0,#79H    ;指向小时计时单元（78H-79H）
        ACALL ADD1     ;小时计时单元加1小时
        MOV A,R3       ;时数据放入A
        CLR C          ;清进位标志
        CJNE A,#24H,HOUR
HOUR:   JC OUTT0       ;小于24小时中断退出
        ACALL CLR0     ;大于或等于24小时小时计时单元清0
OUTT0:  MOV 72H,76H    ;中断退出时将分、时计时单元数据移
        MOV 73H,77H    ;入对应显示单元
        MOV 74H,78H
        MOV 75H,79H
        POP PSW        ;恢复状态字（出栈）
        POP ACC        ;恢复累加器
        SETB ET0       ;开放T0中断
        RETI           ;中断返回

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 闪动调时 程 序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;T1中断服务程序，用作时间调整时调整单元闪烁指示
INTT1:  PUSH ACC       ;中断现场保护
        PUSH PSW
        MOV TL1, #0B0H ;装定时器T1定时初值
        MOV TH1, #3CH
        DJNZ R2,INTT1OUT       ;0.3秒未到退出中断（50MS中断6次）
        MOV R2,#06H    ;重装0.3秒定时用初值
        CPL 02H        ;0.3秒定时到对闪烁标志取反
        JB 02H,FLASH1  ;02H位为1时显示单元"熄灭"
        MOV 72H,76H    ;02H位为0时正常显示
        MOV 73H,77H
        MOV 74H,78H
        MOV 75H,79H
INTT1OUT:

        POP PSW        ;恢复现场
        POP ACC
        RETI           ;中断退出
FLASH1: JB 01H,FLASH2  ;01H位为1时，转小时熄灭控制
        MOV 72H,7AH    ;01H位为0时，"熄灭符"数据放入分
        MOV 73H,7AH    ;显示单元（72H-73H），将不显示分数据
        MOV 74H,78H
        MOV 75H,79H
        AJMP INTT1OUT  ;转中断退出
FLASH2: MOV 72H,76H    ;01H位为1时，"熄灭符"数据放入小时
        MOV 73H,77H    ;显示单元（74H-75H），小时数据将不显示
        MOV 74H,7AH
        MOV 75H,7AH
        AJMP INTT1OUT  ;转中断退出

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 加1子 程 序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
ADD1:   MOV A,@R0      ;取当前计时单元数据到A
        DEC R0         ;指向前一地址
        SWAP A         ;A中数据高四位与低四位交换
        ORL A,@R0      ;前一地址中数据放入A中低四位
        ADD A,#01H     ;A加1操作
        DA A           ;十进制调整
        MOV R3,A       ;移入R3寄存器
        ANL A,#0FH     ;高四位变0
        MOV @R0,A      ;放回前一地址单元
        MOV A,R3       ;取回R3中暂存数据
        INC R0         ;指向当前地址单元
        SWAP A         ;A中数据高四位与低四位交换
        ANL A,#0FH     ;高四位变0
        MOV @R0,A      ;数据放入当削地址单元中
        RET            ;子程序返回

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 清零程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;对计时单元复零用
CLR0:   CLR A          ;清累加器
        MOV @R0,A      ;清当前地址单元
        DEC R0         ;指向前一地址
        MOV @R0,A      ;前一地址单元清0
        RET            ;子程序返回

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 时钟调整程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;当调时按键按下时进入此程序
SETMM:  CLR ET0        ;关定时器T0中断
        CLR TR0        ;关闭定时器T0
        LCALL DL1S     ;调用1秒延时程序
        JB P3.7,CLOSEDIS       ;键按下时间小于1秒，关闭显示（省电）
        MOV R2,#06H    ;进入调时状态，赋闪烁定时初值
        SETB ET1       ;允许T1中断
        SETB TR1       ;开启定时器T1
SET2:   JNB P3.7,SET1  ;P3.7口为0（键未释放），等待
        SETB 00H       ;键释放，分调整闪烁标志置1
SET4:   JB P3.7,SET3   ;等待键按下
        LCALL DL05S    ;有键按下，延时0.5秒
        JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态
        MOV R0,#77H    ;按下时间小于0.5秒加1分钟操作
        LCALL ADD1     ;调用加1子程序
        MOV A,R3       ;取调整单元数据
        CLR C          ;清进位标志
        CJNE A,#60H,HHH;调整单元数据与60比较
HHH:    JC SET4        ;调整单元数据小于60转SET4循环
        LCALL CLR0     ;调整单元数据大于或等于60时清0
        CLR C          ;清进位标志
        AJMP SET4      ;跳转到SET4循环
CLOSEDIS:

        SETB ET0       ;省电（LED不显示）状态。开T0中断
        SETB TR0       ;开启T0定时器（开时钟）
CLOSE:  JB P3.7,CLOSE  ;无按键按下，等待。
        LCALL DISPLAY  ;有键按下，调显示子程序延时削抖
        JB P3.7,CLOSE  ;是干扰返回CLOSE等待
WAITH:  JNB P3.7,WAITH ;等待键释放
        LJMP START1    ;返回主程序（LED数据显示亮）
SETHH:  CLR 00H        ;分闪烁标志清除（进入调小时状态）
SETHH1: JNB P3.7,SET5  ;等待键释放
        SETB 01H       ;小时调整标志置1
SET6:   JB P3.7,SET7   ;等待按键按下
        LCALL DL05S    ;有键按下延时0.5秒
        JNB P3.7,SETOUT;按下时间大于0.5秒退出时间调整
        MOV R0,#79H    ;按下时间小于0.5秒加1小时操作
        LCALL ADD1     ;调加1子程序
        MOV A,R3
        CLR C
        CJNE A,#24H,HOUU       ;计时单元数据与24比较
HOUU:   JC SET6        ;小于24转SET6循环
        LCALL CLR0     ;大于或等于24时清0操作
        AJMP SET6      ;跳转到SET6循环
SETOUT: JNB P3.7,SETOUT1       ;调时退出程序。等待键释放
        LCALL DISPLAY  ;延时削抖
        JNB P3.7,SETOUT;是抖动，返回SETOUT再等待
        CLR 01H        ;清调小时标志
        CLR 00H        ;清调分标志
        CLR 02H        ;清闪烁标志
        CLR TR1        ;关闭定时器T1
        CLR ET1        ;关定时器T1中断
        SETB TR0       ;开启定时器T0
        SETB ET0       ;开定时器T0中断（计时开始）
        LJMP START1    ;跳回主程序
SET1:   LCALL DISPLAY  ;键释放等待时调用显示程序（调分）
        AJMP SET2      ;防止键按下时无时钟显示
SET3:   LCALL DISPLAY  ;等待调分按键时时钟显示用
        AJMP SET4
SET5:   LCALL DISPLAY  ;键释放等待时调用显示程序（调小时）
        AJMP SETHH1    ;防止键按下时无时钟显示
SET7:   LCALL DISPLAY  ;等待调小时按键时时钟显示用
        AJMP SET6
SETOUT1:LCALL DISPLAY  ;退出时钟调整时键释放等待
        AJMP SETOUT    ;防止键按下时无时钟显示

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 显示程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

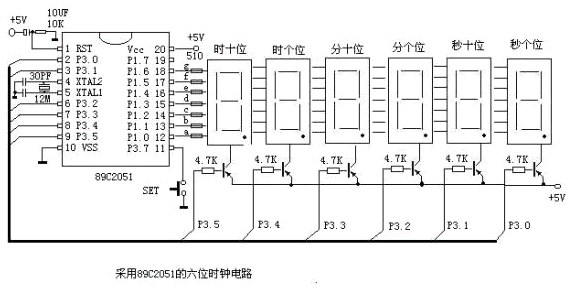

        ; 显示数据在70H-75H单元内，用六位LED共阳数码管显示，P1口输出段码数据，P3口作
        ; 扫描控制，每个LED数码管亮1MS时间再逐位循环。
DISPLAY:MOV R1,#70H    ;指向显示数据首址
        MOV R5,#0FEH   ;扫描控制字初值
PLAY:   MOV A,R5       ;扫描字放入A
        MOV P3,A       ;从P3口输出
        MOV A,@R1      ;取显示数据到A
        MOV DPTR,#TAB  ;取段码表地址
        MOVC A,@A+DPTR ;查显示数据对应段码
        MOV P1,A       ;段码放入P1口
        LCALL DL1MS    ;显示1MS
        INC R1         ;指向下一地址
        MOV A,R5       ;扫描控制字放入A
        JNB ACC.5,ENDOUT       ;ACC.5=0时一次显示结束
        RL A           ;A中数据循环左移
        MOV R5,A       ;放回R5内
        AJMP PLAY      ;跳回PLAY循环
ENDOUT: SETB P3.5      ;一次显示结束，P3口复位
        MOV P1,#0FFH   ;P1口复位
        RET            ;子程序返回
TAB:    DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH

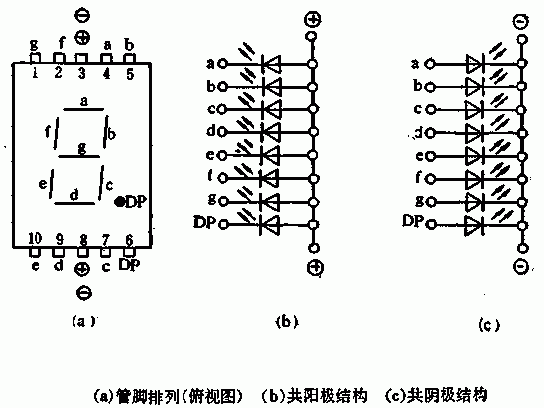

        ;共阳段码表 "0""1""2" "3""4""5""6""7" "8""9""不亮"

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; 延时程序 ;;
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

        ;1MS延时程序，LED显示程序用
DL1MS:  MOV R6,#14H
DL1:    MOV R7,#19H
DL2:    DJNZ R7,DL2
        DJNZ R6,DL1
        RET
        ;20MS延时程序，采用调用显示子程序以改善LED的显示闪烁现象
DS20MS: ACALL DISPLAY
        ACALL DISPLAY
        ACALL DISPLAY
        RET
        ;延时程序，用作按键时间的长短判断
DL1S:   LCALL DL05S
        LCALL DL05S
        RET
DL05S:  MOV R3,#20H    ;8毫秒*32=0.196秒
DL05S1: LCALL DISPLAY
        DJNZ R3,DL05S1
        RET

        END
