1.实验任务
利用AT89S51单片机的T0、T1的定时计数器功能,来完成对输入的信号进行频率计数,计数的频率结果通过8位动态数码管显示出来。要求能够对0-250KHZ的信号频率进行准确计数,计数误差不超过±1HZ。

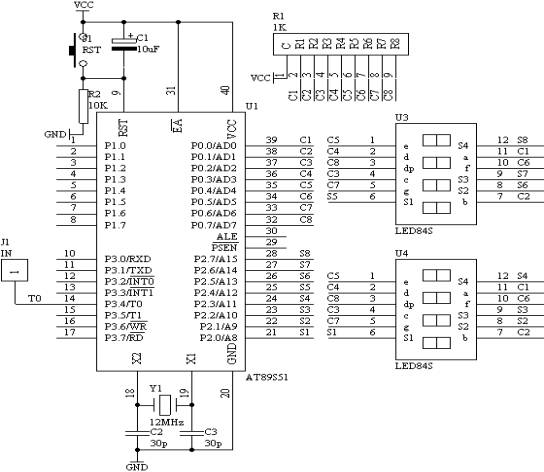

2.电路原理图

3.系统板上硬件连线
(1).把“单片机系统”区域中的P0.0-P0.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。
(2).把“单片机系统”区域中的P2.0-P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。
(3).把“单片机系统”区域中的P3.4(T0)端子用导线连接到“频率产生器”区域中的WAVE端子上。
4.程序设计内容
(1).定时/计数器T0和T1的工作方式设置,由图可知,T0是工作在计数状态下,对输入的频率信号进行计数,但对工作在计数状态下的T0,最大计数值为fOSC/24,由于fOSC=12MHz,因此:T0的最大计数频率为250KHz。对于频率的概念就是在一秒只数脉冲的个数,即为频率值。所以T1工作在定时状态下,每定时1秒中到,就停止T0的计数,而从T0的计数单元中读取计数的数值,然后进行数据处理。送到数码管显示出来。
(2).T1工作在定时状态下,最大定时时间为65ms,达不到1秒的定时,所以采用定时50ms,共定时20次,即可完成1秒的定时功能。
5.C语言源程序
#include <AT89X51.h>
unsigned char code dispbit[] = {0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};
unsigned char code dispcode[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x00, 0x40};
unsigned char dispbuf[8] = {0, 0, 0, 0, 0, 0, 10, 10};
unsigned char temp[8];
unsigned char dispcount;
unsigned char T0count;
unsigned char timecount;
bit flag;
unsigned long x;
void main(void)
{
unsigned char i;
TMOD = 0x15;
TH0 = 0;
TL0 = 0;
TH1 = (65536 - 4000) / 256;
TL1 = (65536 - 4000) % 6;
TR1 = 1;
TR0 = 1;
ET0 = 1;
ET1 = 1;
EA = 1;
while (1) {
if (flag == 1) {
flag = 0;
x = T0count * 65536 + TH0 * 256 + TL0;
for (i = 0; i < 8; i++) {
temp[i] = 0;
}
i = 0;
while (x / 10) {
temp[i] = x;
x = x / 10;
i++;
}
temp[i] = x;
for (i = 0; i < 6; i++) {
dispbuf[i] = temp[i];
}
timecount = 0;
T0count = 0;
TH0 = 0;
TL0 = 0;
TR0 = 1;
}
}
}
void t0(void) interrupt 1 using 0
{
T0count++;
}
void t1(void) interrupt 3 using 0
{
TH1 = (65536 - 4000) / 256;
TL1 = (65536 - 4000) % 6;
timecount++;
if (timecount == 250) {
TR0 = 0;
timecount = 0;
flag = 1;
}
P0 = dispcode[dispbuf[dispcount]];
P2 = dispbit[dispcount];
dispcount++;
if (dispcount == 8) {
dispcount = 0;
}
}
