由于半导体集成电路的迅速发展、人们消费水平的不断提高、干电池本身固有的缺点及价格的上升等，使得镉镍蓄电池（主要是密封结构型）越来越广泛地应用于便携式收录机、电动刮须刀、手电筒、手表、电子计算器、无线电对讲机、助听器、闪光灯、信号报警装置及照明灯等许多方面。

镉镍蓄电池的特点是放电电压平稳、耐压充电寿命长，可以反复充电，几乎不需要维护等。虽然一次性投资较大，但与锌锰干电池相比，经济效益却是高的，因隔镍蓄电池充电次数可高达千次以上，充电能使镉镍蓄电池恢复其工作能力。为此，掌握好镉镍蓄电池的充电方法是十分必要的。

对于便携式电器具中周期使用的镉镍蓄电池，应进行标准充电和快速充电；对于交流供电，而作为备用电源的镉镍蓄电池，应采用连续补充充电，即充电时电池与负载相隔离；或采用浮充电，即充电时电池和负载相连接。

蓄电池的充电方式分恒流充电和恒压充电两种，由于恒流充电方法有利于充电时间和电池的使用寿命，故密封形镉镍蓄电池常采用恒流充电法。 字串4

为便于读者了解与选用，现介绍部分恒流充电电路如下：

1．电阻限流充电电路

下图为常用的桥式整流滤波充电电路。

图中的R为限流电阻，限制充电电流。DW为稳压二极管，保证电池两端的电压不超过最大的规定电压。

此电路适于充电电流小于200mA的充电器。

2．单只晶体管恒流充电电路

下图单只晶体管恒流充电电路。三极管BG、稳压二极管DW、电阻R1和R3和电容C组成恒流源，其充电电流为：

I充=UDW-UDE R1

BG的β值应大于60。

3．具有反接保护的充电电路

镉镍蓄电池严禁反向充电，以防电池损坏。下图为反接保护充电电路。

三极管BG1、发光二极管LED和电阻R1、R2等，组成简单的恒流电路；BG2和R3组成反接保护电路。电池正接时，BG2正偏导通，BG1导通；电池反接时，BG2反偏截止，BG1因无基极电流也随之截止，电池无反向电流流过而得到了保护。本电路适于充电电流小于50mA。

4.稳压集成电路充电电路

由于稳压集成电路的问世，用稳压集成电路制作的充电电路也随之出现，下图是用7805集成电路接成的恒流充电电路。

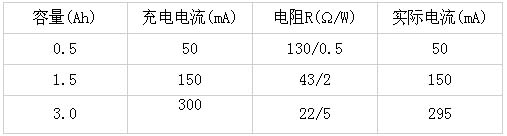

图中的发光二极管LED，作充电指示用。本充电电路的工作电压为直流24V，它可以给1～10节镉镍蓄电池充电。图中电阻R的阻值与电池容量及充电电流有关，可参见下表。

5．限流、限压充电电路

下图是利用三端可调稳压集成电路317组成的限流、限压充电电路。

输出电压决定于电阻R2，故V充=1.25(1+R2′ R1)-I充R4

其中R2′是R2与BG等综合作用后的等效电阻，略小于R2。I充R4＝0．6V。

最大充电电流：

I充=0.6 /R4
