诺基亚8210手机旅行充电器电路
2012-07-10

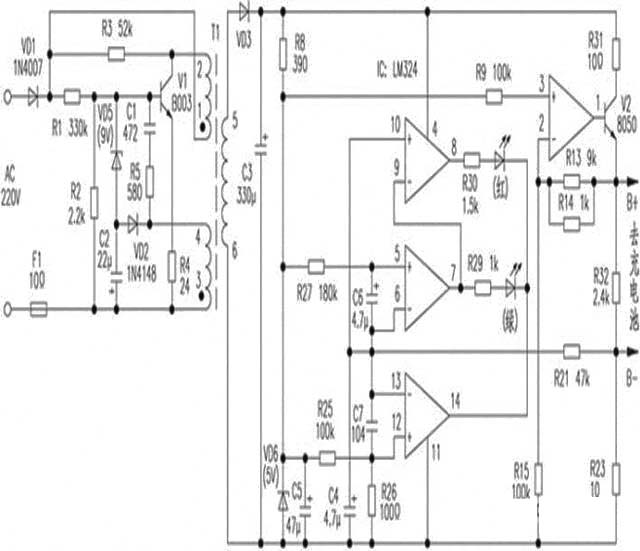

上海生产的用于诺基亚８２１０手机的随机旅行充电器，其外壳上标注有：输入ＡＣ２２０Ｖ／５０Ｈｚ（≤３０ｍＡ），输出４．２Ｖ（≤２００ｍＡ）。在充电使用中，对标称３．６Ｖ的需充电的锂电池，充到３．９８Ｖ时，充电器电路红灯灭，绿灯亮。整个充电时间约四小时。笔者将此充电器作了剖析，绘制了电路图，供读者使用和维修时参考。电路中运放ＩＣ皆作为比较器使用。
